Brève introduction

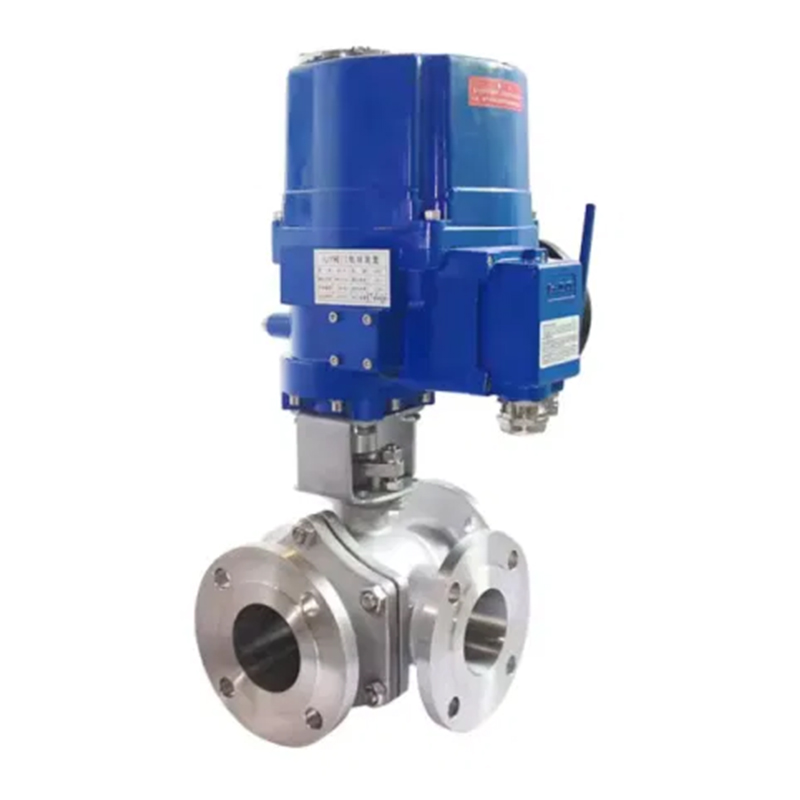

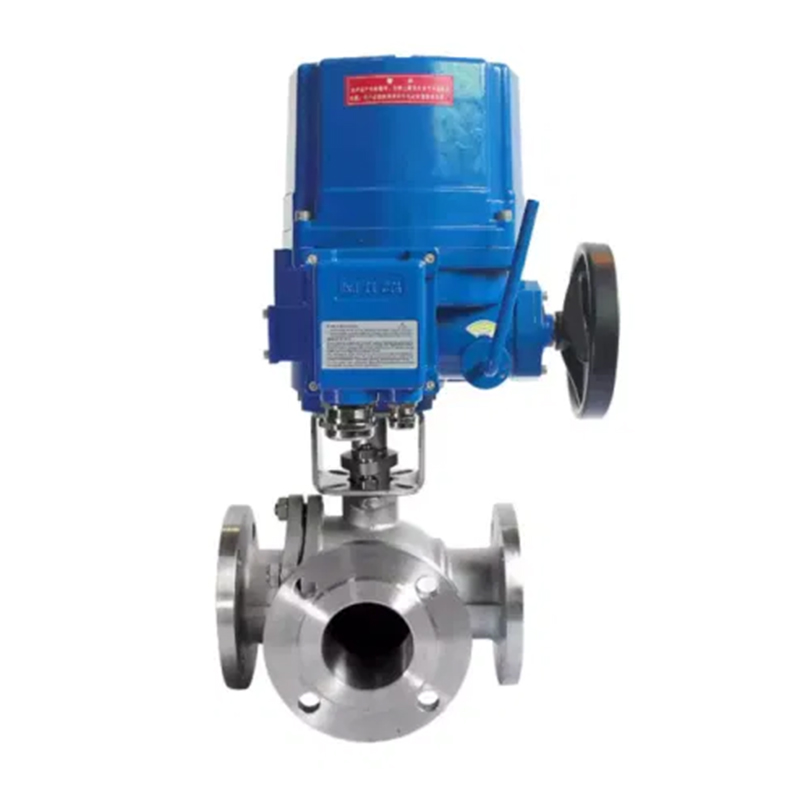

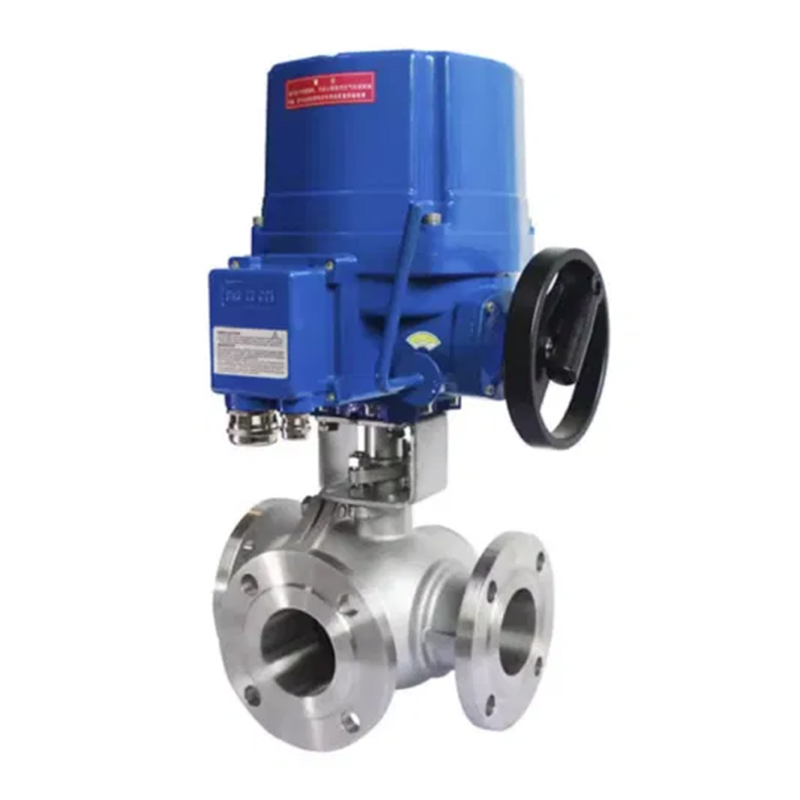

La soupape de Bûche électrique Q944 / 45F électrique peut être en forme de L ou en forme de T. La valve à billes à trois voies en forme de L (Q944F) est utilisée pour changer la direction d'écoulement du milieu et peut connecter deux canaux perpendiculaires; La valve à billes à trois voies en forme de T (Q945F) est utilisée pour la dérivation, la fusion et la commutation de direction de flux moyen. Un tee-shirt en forme de T peut se connecter trois canaux les uns aux autres ou en connecter deux d'entre eux. Les vannes à billes électriques à trois voies adoptent généralement une structure à deux sièges, mais peuvent également adopter une structure de quatre sièges en fonction des besoins des utilisateurs. Largement applicable pour changer la direction d'écoulement des milieux et détourner ou mélanger les liquides dans des systèmes de pipelines tels que l'approvisionnement en eau, la pétrochimie, la métallurgie, l'exploitation minière, les textiles, l'énergie, la fabrication de papier, la nourriture, l'acier, etc.
Paramètre technique
Caractéristiques facultatives de l'actionneur électrique | Commutation, intégrale, ajustement, intelligent |
Les actionneurs électriques sont disponibles dans une variété de modèles | Q, DQ, QM, QC, série AKQ, série Z de grand diamètre, série AK |
Tension | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diamètre nominal | DN15 mm ~ DN200 mm |
Pression nominale | PN1.0MPA ~ PN1.6MPA |
Température applicable | PTFE: -30-120 ° C PPL: ≤350 ° C JOINT MÉTAL: ≤450 ° C |
Connexion | Bride |
Matériau du corps | Acier coulé, 304, 316, 316L |
Matériel de disque | 304、316、316L |
Doublure de siège | Ptfe, ppl, joints en métal |
Médias applicables | Eau, pétrole, acides, liquides visqueux, supports de suspension, etc. |

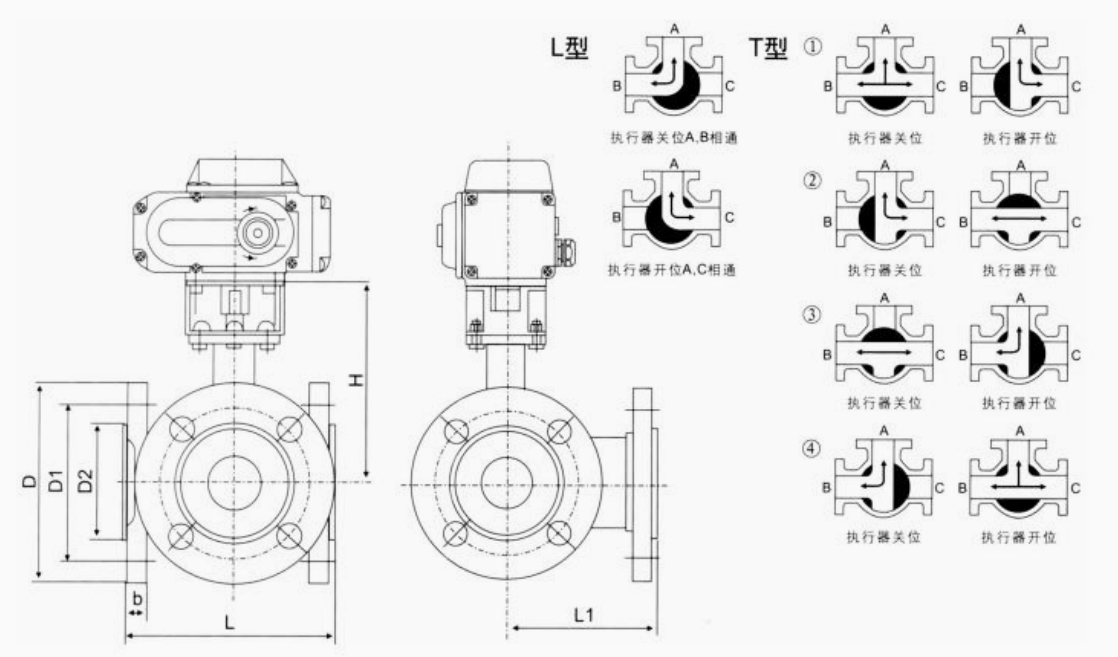

Diagramme structurel de la vanne électrique à blindage à trois voies
Table de dimension principale
DN (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
