Caractéristiques et applications principales
Le dispositif électrique de soupape intégré d'explosion de l'explosion de la série ZBY (ci-après dénommé le dispositif électrique) est une nouvelle génération de mécanisme de contrôle intelligent pour les vannes d'exploitation. Il est livré avec une unité de contrôle intelligente et est conçu avec un mécanisme d'intégration électromécanique, qui peut atteindre le contrôle sur place, le contrôle centralisé et la télécommande des vannes d'exploitation sans avoir besoin d'une boîte de contrôle dédiée. Modbus configurable, Profibus et autres communications de bus: avec l'interface de bus 485 pour obtenir la communication de données. Cette série de dispositifs électriques est très pratique pour les utilisateurs pour installer, déboguer et entretenir, ce qui peut considérablement économiser les coûts d'installation et raccourcir les cycles d'installation. Il est spécialement conçu et fabriqué pour les conditions d'utilisation et le développement intelligent des mines de cHarbon. L'installation électrique de ZBY convient aux vannes avec mouvement linéaire des plaques de soupape, telles que les vannes de la grille, les vannes de distribution d'eau, les vannes de la grille d'eau, etc.; Après avoir ajouté une boîte de vitesses de réduction en deux étapes, elle peut également être utilisée pour les vannes avec une rotation à 90 degrés de la plaque de soupape, comme les vannes papillon, les amortisseurs, etc.
Normes de conception et de fabrication pour le dispositif électrique de vanne intégré de la série ZBY Série ZBY
| Q / 3204CN 004-2019 | Conditions techniques pour la mine Dispositif électrique de soupape intégré flammeproof |
| GB3836.1-2010 | Atmosphères explosives Partie 1: Exigences générales pour l'équipement |
| GB3836.2-2010 | Atmosphères explosives PARTIE 2: Équipement protégé par le type de flammes "D" |
Type de preuve d'explosion: type d'explosion minie

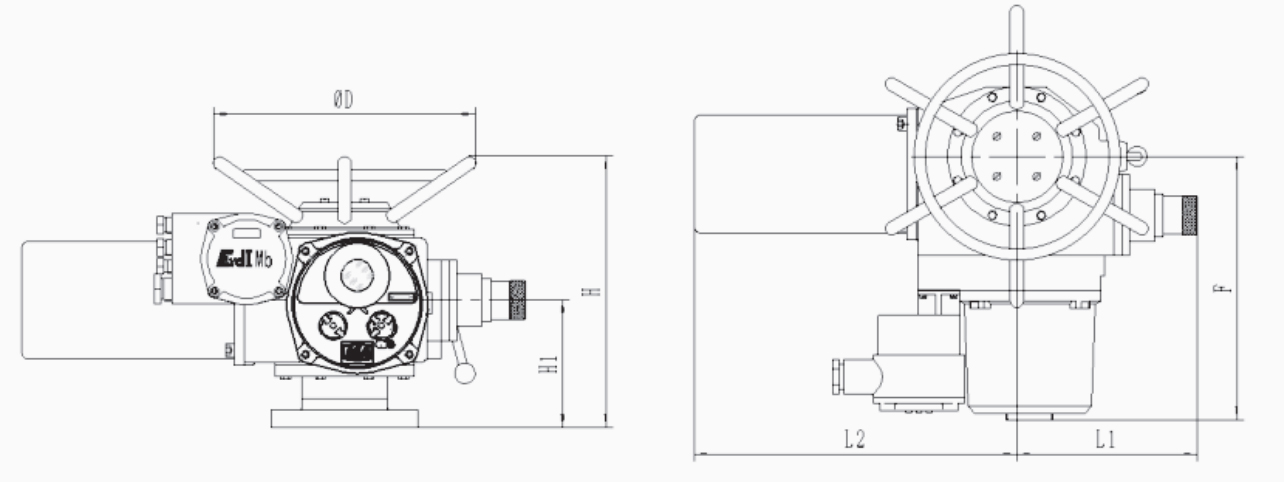

Tableau des contour et des dimensions
| Modèle | H | H1 | L1 | L2 | F | φd |
| ZBY10 / ZBY15 / ZBY20 / ZBY30 | 300 | 130 | 200 | 295-385 | 410 | 350 |
| ZBY45 / ZBY60 | 430 | 195 | 280 | 440 | 435 | 470 |
| ZBY90 / ZBY120 | 440 | 195 | 285 | 530 | 465 | 500 |
Spécifications du modèle ZB / ZBY et paramètres de performance principaux
| Spécifications du modèle | Couple nominal (N · m) | Diamètre maximal de la tige (mm) | Nombre maximum de tours (tourne) | Ratio de vitesse manuelle | Vitesse de sortie (r / min) | Puissance du moteur (KW) | Courant de moteur (UN) | Poids de référence (Kg) | |
| 660v | 380v | ||||||||
| ZB / ZBY10 | 100 | 28 | 400 | 1: 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
| ZB / ZBY15 | 150 | 28 | 400 | 1: 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
| ZB / ZBY20 | 200 | 40 | 400 | 1: 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
| ZB / ZBY30 | 300 | 40 | 400 | 1: 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
| ZB / ZBY45 | 450 | 48 | 400 | 1: 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
| ZB / ZBY60 | 600 | 48 | 400 | 1: 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
| ZB / ZBY90 | 900 | 60 | 400 | 1: 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
| ZB / ZBY120 | 1200 | 60 | 400 | 1: 1 | 24 | 3 | 4.7 | 8.2 | 147 |
| ZB180 | 1800 | 70 | 400 | 22,5: 1 | 24 | 5.5 | 7.5 | 13 | 264 |
| Zb250 | 2500 | 70 | 400 | 22,5: 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
| Zb350 | 3500 | 75 | 400 | 22,5: 1 | 24 | 11 | 12.1 | 21 | 275 |
Remarque: D'autres vitesses peuvent être fournies pour répondre aux besoins des utilisateurs.
Diagramme schématique structurel et dimensions de la connexion ZB / ZBY et Valve
| Modèle | Type de couple JB2920 | |||||||||||
| Numéro de bride | D | D1 | D2 (H9) | H1 | f | h | d1 | d2 | d | n | α | |
| ZB / ZBY10 / 15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
| ZB / ZBY20 / 30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
| ZB / ZBY45 / 60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | Φ18 | |||
| ZB / ZBY90 / 120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | Φ22 | ||||
| ZB180 / 250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | Φ26 | ||
| Zb350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | Φ22 | 8 | 22,5 ° | ||
