Caractéristiques et applications principales
Le dispositif électrique de la soupape de soupape d'explosion de l'explosion de la série ZB est spécialement conçu et fabriqué pour les conditions d'utilisation des mines de cHarbon. Vanves adaptées au mouvement linéaire des plaques de soupape, telles que les vannes de la grille, les vannes de distribution et les portes d'eau; Après avoir ajouté une boîte de vitesses de réduction en deux étapes, elle peut également être utilisée pour les vannes avec une rotation à 90 degrés de la plaque de soupape, telles que les vannes de papillon, les amortisseurs, etc. , il peut être connecté au système DCS pour obtenir un contrôle d'automatisation.
Normes de conception et de fabrication pour le dispositif électrique de soupape d'épreuve d'explosion de la série ZB
Q / 3204CN001-2011 | Conditions techniques pour la mine Disponce électrique de soupape de flamme à la flambée |
GB3836.1-2010 | Équipement électrique pour atmosphères explosives Partie 1: Exigences générales |
GB3836.2-2010 | Équipement électrique pour les atmosphères explosives Partie 2: Type de flammes de la flambée "D" |

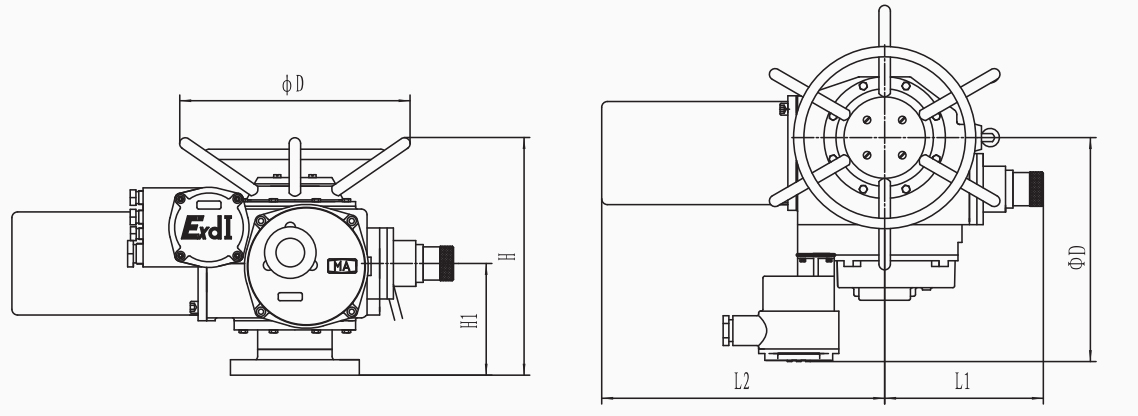

Tableau des contour et des dimensions
Modèle | H | H1 | L1 | L2 | F | Φd |
ZB10 / ZB15 / ZB20 / ZB30 | 320 | 130 | 200 | 295-400 | 320 | 350 |
ZB45 / ZB60 | 415 | 195 | 280 | 395-545 | 395 | 470 |
ZB90 / ZB120 | 455 | 195 | 285 | 412-565 | 430 | 500 |
ZB180 / Zb250 / Zb350 | 585 | 250 | 320 | 475-700 | 480 | 320 |
Spécifications du modèle ZB / ZBY et paramètres de performance principaux
Spécifications du modèle | Couple nominal (N · m) | Diamètre maximal de la tige (mm) | Nombre maximum de tours (tourne) | Ratio de vitesse manuelle | Vitesse de sortie (r / min) | Puissance du moteur (KW) | Courant de moteur (UN) | Poids de référence (Kg) | |
660v | 380v | ||||||||
ZB / ZBY10 | 100 | 28 | 400 | 1: 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
ZB / ZBY15 | 150 | 28 | 400 | 1: 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
ZB / ZBY20 | 200 | 40 | 400 | 1: 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
ZB / ZBY30 | 300 | 40 | 400 | 1: 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
ZB / ZBY45 | 450 | 48 | 400 | 1: 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
ZB / ZBY60 | 600 | 48 | 400 | 1: 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
ZB / ZBY90 | 900 | 60 | 400 | 1: 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
ZB / ZBY120 | 1200 | 60 | 400 | 1: 1 | 24 | 3 | 4.7 | 8.2 | 147 |
ZB180 | 1800 | 70 | 400 | 22,5: 1 | 24 | 5.5 | 7.5 | 13 | 264 |
ZB250 | 2500 | 70 | 400 | 22,5: 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
Zb350 | 3500 | 75 | 400 | 22,5: 1 | 24 | 11 | 12.1 | 21 | 275 |
Remarque: D'autres vitesses peuvent être fournies pour répondre aux besoins des utilisateurs.
Diagramme schématique structurel et dimensions de la connexion ZB / ZBY et Valve
Modèle | Type de couple JB2920 | |||||||||||
Numéro de bride | D | D1 | D2 (H9) | H1 | f | h | d1 | d2 | d | n | α | |
ZB / ZBY10 / 15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
ZB / ZBY20 / 30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
ZB / ZBY45 / 60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | Φ18 | |||
ZB / ZBY90 / 120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | Φ22 | ||||
ZB180 / 250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | Φ26 | ||
ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | Φ22 | 8 | 22,5 ° |
