Vanne de papillons de ventilation d'extraction MFD
Vanne de papillons de ventilation d'extraction MFD
Vanne de papillons de ventilation d'extraction MFD
Vanne de papillons de ventilation d'extraction MFD
Vanne de papillons de ventilation d'extraction MFD
Vanne de papillons de ventilation d'extraction MFD

Vanne de papillons de ventilation d'extraction MFD

Obtenir un devis
PRÉCÉDENT：Valve de reniflement électrique MZ MiningSUIVANT：Valve de papillon électrique à l'épreuve des explosions de l'explosion MD
  • Paramètre
  • Contactez-nous

  • Caractéristiques et applications principales

    Les soupapes de papillons de ventilation d'extraction MFD sont principalement utilisées dans les systèmes de pipelines tels que la ventilation de mines de charbon, l'élimination des poussières et l'ingénierie de la protection de l'environnement pour réguler et couper l'écoulement des milieux de gaz dans les pipelines en fonction des différents signaux; Il a les caractéristiques d'une structure raisonnable, d'une résistance aux dommages, d'une faible résistance à l'écoulement, d'une fuite minimale, d'un fonctionnement facile et d'une longue durée de vie.


    Classification et paramètres

    Les soupapes papillons de ventilation minière sont classées par type de contrôle, y compris les vannes papillons de ventilation électrique et les vannes de papillon de ventilation pneumatique,
    1) Il existe deux types de vannes papillons de ventilation électrique pour l'exploitation minière: type divisé et type intégré
    * Après avoir été utilisé en conjonction avec la boîte de commande de dispositif électrique anti-explosion de l'explosion d'explosion KXBC, la vanne de papillon de ventilation électrique de type peut être connectée au système DCS
    Réaliser le contrôle automatisé des pipelines de gaz;
    * La vanne de papillon intégrée de ventilation électrique est livrée avec un système de contrôle, qui peut être allumé et éteint ou à distance sur le corps pour obtenir une commutation à distance ou un réglage
    Contrôle sans avoir besoin d'une boîte de commande séparée.
    * Modbus, Profbus et d'autres communications de bus peuvent être configurés, avec une interface de bus 485 pour obtenir la communication de données.

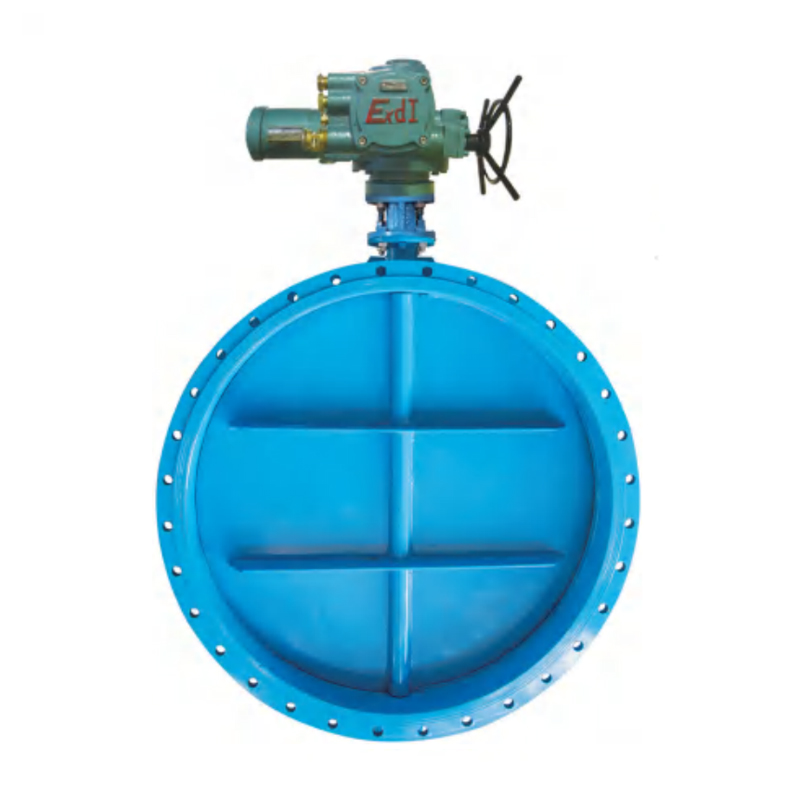

    * Performances principales et paramètres de la vanne de papillons de ventilation électrique:

    Modèle de soupape de papillon ventilé électrique Mfd9b41w
    DN (mm) DN100 ~ 4000
    Moyen et température Air, mélanges de gaz contenant du gaz; ≤300 ℃
    Pression nominale (MPA) PN0.1MPA
    Taux de fuite ≤1%
    Tension 380 / 660V

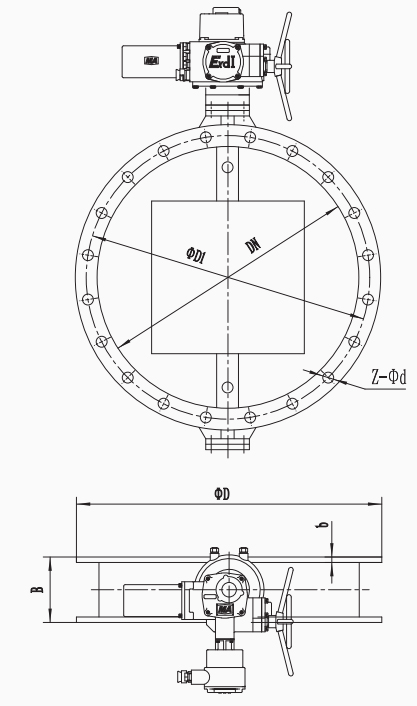

    Diagramme schématique structurel


    Classification et paramètres

    La vanne de papillon pneumatique miniers est appliquée aux pipelines de ventilation qui nécessitent une ouverture et une fermeture rapides, et peuvent obtenir un contrôle rapide de commutation ou de réglage à distance.

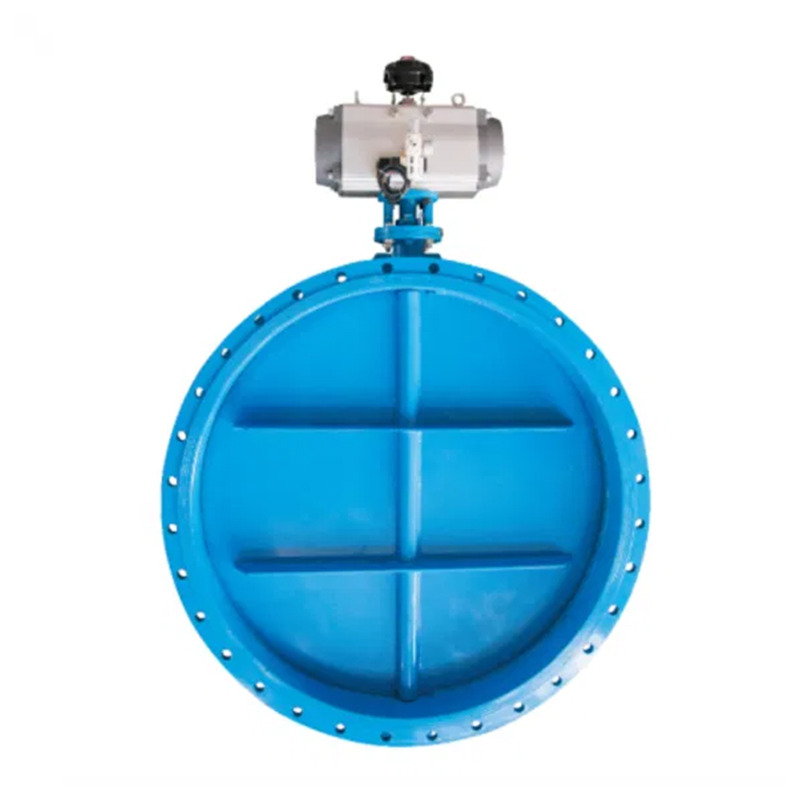

    * Performances principales et paramètres de la vanne de papillons de ventilation pneumatique.

    Modèle de soupape de papillon ventilé pneumatique Mfd6b41w
    DN (mm) DN100 ~ 4000
    Moyen et température Air, mélanges de gaz contenant du gaz; ≤300 ℃
    Pression nominale (MPA) 0,01 (pression de test 0,02)
    Taux de fuite ≤1%
    Les vannes de papillons de ventilation pneumatique sont disponibles sous forme de contrôle Double-action, à action unique
    Fonction optionnelle pneumatique ventilée de papillon Type de commutation, type de régulation
    Tension solénoïde / positionneur AC24V, DC24V, AC110V, AC220V
    Pression d'air comprimée 2BAR ~ 8BAR

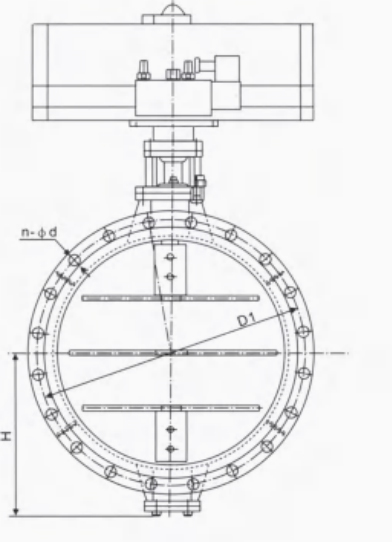

    Diagramme schématique structurel



    Tableau de sélection pour les tailles de connexion et les dispositifs électriques d'électricité à l'explosion miniers liés

    Dimensions principales des vannes

    Paramètres principaux de l'exploitation

    Type à épreuves anti-explosion / Mining Dispositif électrique intégré d'explosion d'explosion

    DN L D D1 n-φd

    Vanne à l'épreuve d'explosion minière

    modèle de dispositif électrique

    		Tension (v) Power (KW)
    500 220 645 600 20-22 QB / QBY30 380/660 0.18
    600 220 755 705 20-26 QB / QBY40 380/660 0.18
    700 240 860 810 24-26 QB / QBY60 380/660 0.18
    800 240 975 920 24-30 QB / QBY60 380/660 0.18
    900 260 1075 1020 24-30 QB / QBY90 380/660 0.25
    1000 260 1175 1120 28-30 QB / QBY90 380/660 0.25
    1100 260 1275 1220 28-30 QB / QBY90 380/660 0.25
    1200 280 1375 1320 32-30 QB / QBY120 380/660 0.37
    1300 280 1475 1420 32-30 ZB / ZBY15 380/660 0.37
    1400 300 1575 1520 36-30 ZB / ZBY15 380/660 0.37
    1500 300 1690 1630 36-30 ZB / ZBY15 380/660 0.37
    1600 320 1790 1730 40-30 ZB / ZBY15 380/660 0.37
    1700 320 1890 1830 40-30 ZB / ZBY20 380/660 0.55
    1800 340 1990 1930 44-30 ZB / ZBY20 380/660 0.55
    1900 340 2090 2030 48-30 ZB / ZBY20 380/660 0.55
    2000 360 2190 2130 48-30 ZB / ZBY20 380/660 0.55
    2100 360 2290 2230 52-33 ZB / ZBY30 380/660 0.75
    2200 380 2405 2340 52-33 ZB / ZBY30 380/660 0.75
    2300 380 2505 2440 56-33 ZB / ZBY30 380/660 0.75
    2400 400 2605 2540 56-33 ZB / ZBY30 380/660 0.75
    2500 400 2706 2640 60-33 ZB / ZBY30 380/660 0.75
    2600 420 2805 2740 60-33 ZB / ZBY45 380/660 1.1
    2800 440 3030 2960 64-36 ZB / ZBY45 380/660 1.1
    3000 460 3230 3160 68-36 ZB / ZBY45 380/660 1.1
    3200 480 3430 3360 72-36 ZB / ZBY45 380/660 1.1
    3400 500 3630 3560 76-36 ZB / ZBY45 380/660 1.1
    3600 520 3840 3770 80-36 ZB / ZBY45 380/660 1.1
    3800 540 4045 3970 80-39 ZB / ZBY60 380/660 1.5
    4000 560 4245 4170 84-39 ZB / ZBY60 380/660 1.5
