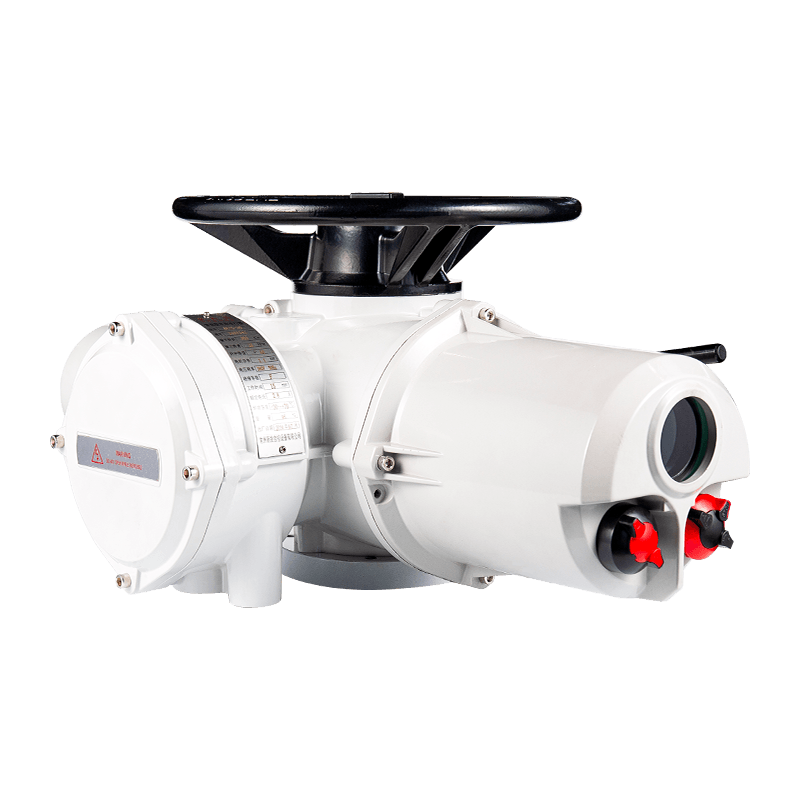

AK, actionneur électrique intelligent AKZ multip tour

L'actionneur électrique intelligent du Rotary Aukema a deux types de contrôle: type de commutateur intelligent AK et type de réglage intelligent AKM. Convient pour contrôler les soupapes de globe, les vannes de la porte, les vannes de l'accélérateur, les vannes à porte à eau et autres vannes, il s'agit d'une nouvelle génération d'experts de contrôle des soupapes .

Obtenir un devis

UNK, AKZ Données de performance en trois pHases

Modèle	Couple de sortie (nm)	Vitesse de sortie (tr / min)	Tension d'alimentation (V)	Numéro de phase de puissance (PH)	Fréquence (Hz)	Puissance nominale (KW)	Courant nominal (a)	Poids de référence (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

Données de performance AKS à phase unique

Modèle	Couple de sortie (nm)	Vitesse de sortie (tr / min)	Tension d'alimentation (V)	Numéro de phase de puissance (PH)	Fréquence (Hz)	Puissance nominale (KW)	Courant nominal (a)	Poids de référence (kg)
Aks18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
Aks25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

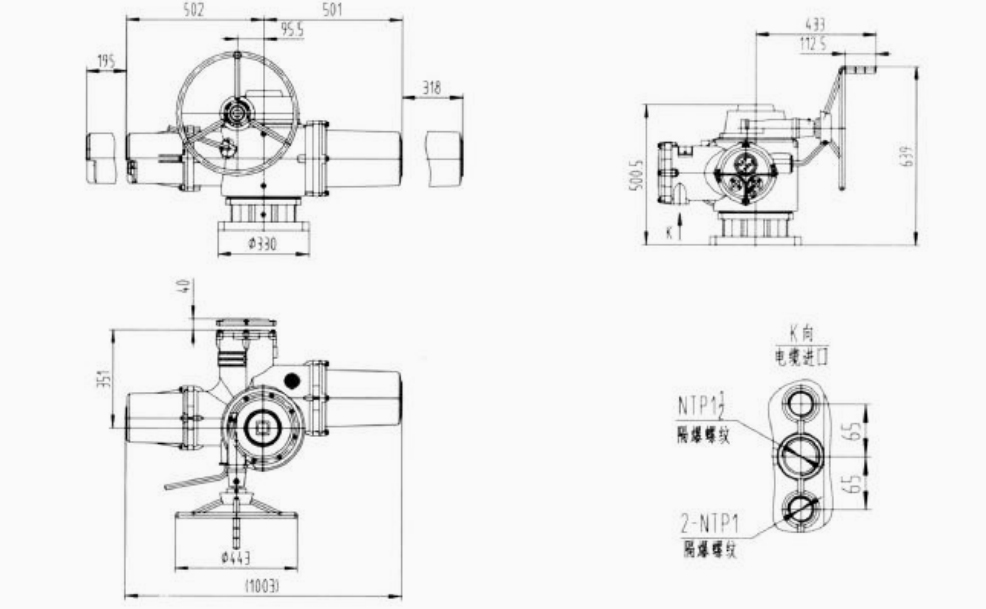

Dimensions externes AK, AKZ Actuator

Type AK18-40

Paramètres de l'actionneur \ spécifications de l'actionneur	A	B	C	D	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

Type AK70-95

AK, Taille de la bride AKZ Actorator

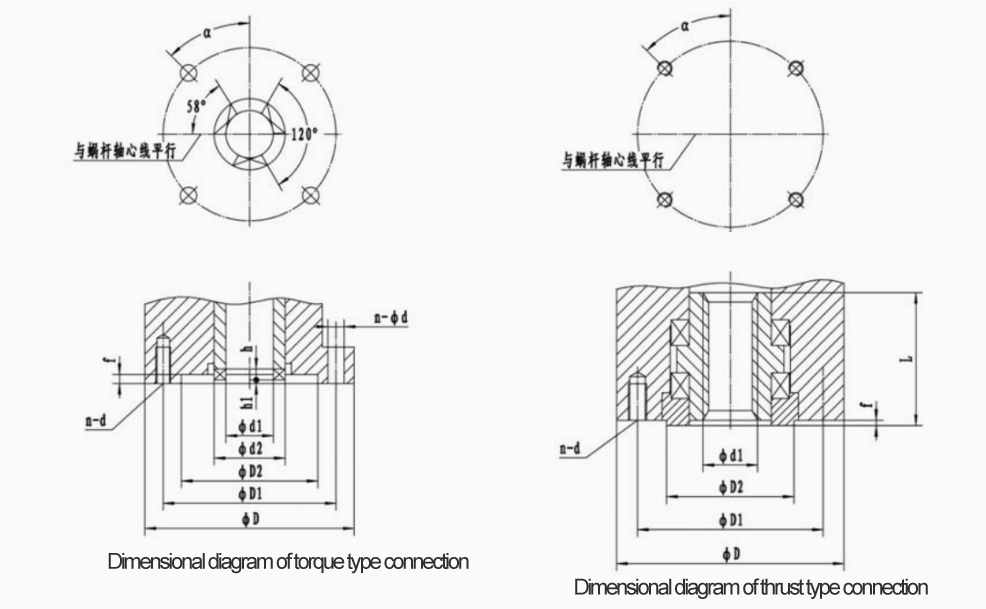

Taille de connexion de type de couple (JB2920)

Paramètres de l'actionneur \ spécifications de l'actionneur	D	D1	D2	diable	d2	d	h	Salut	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-M10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

Taille de la connexion du type de poussée (GB12222)

Paramètres de l'actionneur \ spécifications de l'actionneur	Numéro de bride	D	D1	D2 (F8)	f	D (max)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22,5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22,5 °

Tableau de comparaison des bornes de câblage AK et AKZ

Numéro de série du bloc de bornes	Définition du bloc de borne	Numéro de série du bloc de bornes	Nom du terminal	Numéro de série du bloc de bornes	Nom du terminal
	Caractère de mise à la terre (mise à la terre)	16	S7 Hold Relay 1 End *	31
1	380vac1 **	17	S7 Hold Relay 2 *	32
2	380vac2 **	18	S8 Hold Relay 1 End *	33	Arrêt à distance
3	380vac3 **	19	S8 Hold Relay 2 Terminaux *	34	Tenir / arrêter
4	Alimentation CC 0v (Alimentation 24V CC "-" Sortie)	20	S9 Hold Relay 1 End *	35	Ouvert à distance
4	Alimentation CC 0v (Alimentation 24V CC "-" Sortie)	21	S9 Hold Relay 2 Terminaux *	36
5	Alimentation CC 24V (Alimentation 24V CC "" Sortie)	22	4-20mA de la position de la vanne Sortie courante	37	Côté manuel / automatique côté commun de tension *
5	Alimentation CC 24V (Alimentation 24V CC "" Sortie)	23	4-20mA de la valve de la vanne Rétroaction Current Sortie-	38	Commons à haute tension à distance *
6	Fin du relais S1 1 (ouvert en place)	24		39	Côté manuel / automatique du côté commun de basse tension *
7	S1 Relay 2 Ends (ouvert en place)	25	Action d'urgence (ESD)	40	Terminal commun du relais S6 (alarme de défaut)
8	Relais S2 1 fin (off en place)	26	Entrée de courant de contrôle de position de la vanne 4-20mA	41	Fin du relais S6 (alarme de défaut)
9	S2 Relay 2 se termine (en place)	27	4-20mA de la position de la valve Contrôle de courant	42	Terminal du relais S6 (alarme de défaut)
10	Terminal de relais S3 1 (couple ouvert)	28	Sélecteur de signal manuel / automatique	43
11	Terminal du relais S3 2 (couple ouvert)	29	S10 Hold Relay 1 End *
12	Relais S4 1 extrémité (couple désactivé)	30	S10 Hold Relay 2 Terminaux *
13	Relais S4 2 extrémités (couple éteint)	Avertir! Avant de vous connecter à l'alimentation, veuillez vous référer à la valeur de tension nominale sur la plaque signalétique de l'actionneur électrique. Lorsque l'alimentation est triphasée 380V , connectez la borne n ° 1.2.3 et lorsque l'alimentation est monophasée 220V, connectez le terminal n ° 1.2.
14	Relais S5 1 extrémité (champ / télécommande)
15	S5 Relay 2 extrémités (champ / télécommande)

AK Câble de câblage Cable Entrée Spécifications: l'entrée moyenne est NPT1- moitié et les deux ports d'entrée des deux côtés sont NPT1.
Quatre bornes de puissance triphasées (380VAC / 50Hz) et trois bornes de puissance monophasées (220VAC / 50Hz), avec une spécification de M5. Il y a un total de 43 bornes de signal, avec une spécification de M4.
Type de commutateur intelligent: cordon d'alimentation à 3 cœurs; Fil de contrôle 3 cœurs; 15 Câble de signal central.
Remarque: Si vous devez étendre plus de contacts indicateurs d'état ou de contrôle du bus et avoir des exigences spéciales, veuillez contacter le fournisseur ou notre entreprise.
