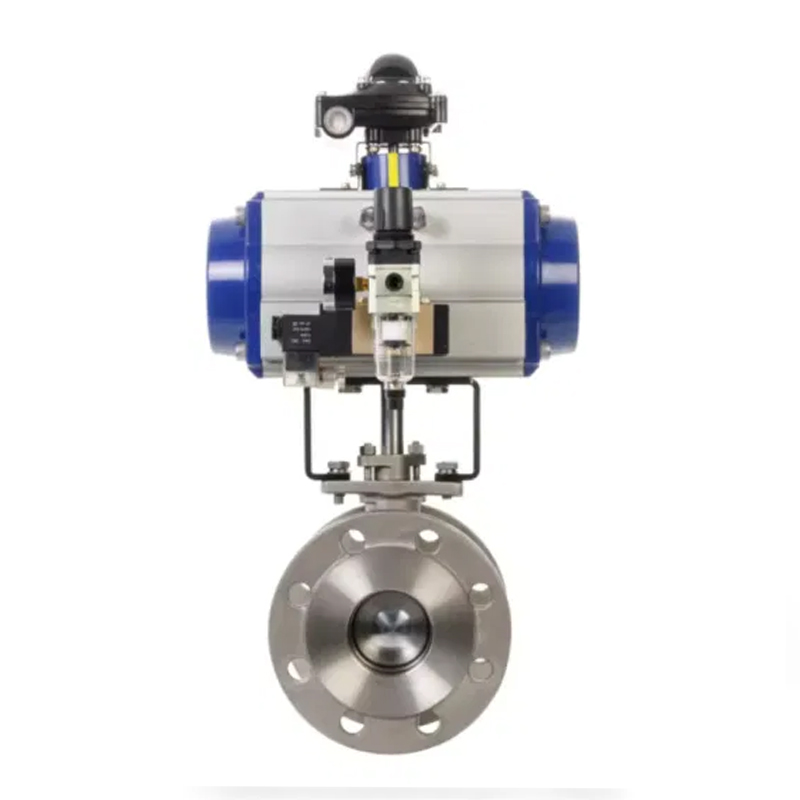

Vanne à billes de bride Pneumatique Q641F

Obtenir un devis

Brève introduction

La valve à billes de bride Q641F a la même action de levage de rotation à 90 degrés, avec un trou circulaire à travers ou un canal passant à travers son axe. Le rapport de la surface sphérique et de l'ouverture du canal doit être tel que lorsque la balle tourne à 90 degrés, l'entrée et la sortie doivent toutes présenter une surface sphérique, coupant ainsi l'écoulement.
La soupape de bille à bride pneumatique ne doit être actionnée qu'en tournant l'air de 90 degrés et un très petit couple pour se fermer étroitement. La cavité intérieure complètement égale du corps de soupape offre une très petite résistance et un canal d'écoulement droit pour le milieu. On pense généralement que la soupape à billes convient à l'ouverture et à la fermeture directes, mais le développement de ces dernières années a conçu la vanne à billes pour le faire en fonction de l'exécution et du contrôle du flux. Les principales caractéristiques de la vanne à billes sont sa structure compacte, son fonctionnement et l'entretien facile, adaptés aux milieux de travail généraux tels que l'eau, les solvants, les acides et le gaz naturel, et également adapté aux milieux avec des conditions de travail difficiles, telles que l'oxygène, le peroxyde d'hydrogène, méthane et éthylène. Le corps de soupape à billes peut être intégré ou combiné.

Paramètre technique

Fonctionnalités pneumatiques en fonction des fonctionnalités facultatives	Double-action, à action unique
Modèles facultatifs de l'actionneur pneumatique	En série, série AW
Tension de l'électrovanne	AC110V, AC220V, AC24V, DC24V
Pression de la source d'air	2BAR-8BAR
Diamètre nominal	Dn15mm-dn200mm
Pression nominale	PN1.0MPA ~ PN2.5MPA
Température applicable	PTFE: -30-120ºC PPL: ≤350ºC Sceau métallique: ≤450ºC
Connexion	Bride
Matériau de carrosserie	Fonte, acier coulé, 304, 316, 316L
Matériau de plaque de soupape	304, 316, 316L
Doublure de siège de soupape	PTFE, PPL, phoque métallique
Médias applicables	Eau, pétrole, acide, liquide visqueux, milieu de suspension, etc.

Table de dimension principale

DN (mm)	L	1.0MPA				1,6 MPA				2,5 MPA
DN (mm)	L	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd
15	15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	32	165	135	100	4 -φ18	165	135	100	4 -φ18	165	135	100	4 -φ18
40	40	180	145	110	4 -φ18	180	145	110	4 -φ18	180	145	110	4 -φ18
50	50	200	160	125	4 -φ18	200	160	125	4 -φ18	200	160	125	4 -φ18
65	65	220	180	145	4 -φ18	220	180	145	4 -φ18	220	180	145	8-φ18
80	80	250	195	160	4 -φ18	250	195	160	8-φ18	250	195	160	8-φ18
100	100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23
125	125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8 -φ25
150	150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8 -φ25
200	200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ25
