Caractéristiques du produit
● Taille compacte: seulement environ 35% des produits similaires;
● Léger et agréable: le poids équivaut à un tiers des produits similaires;
● Beau et élégant: coque en alliage en aluminium moulé, avec un aspect fin et lisse qui peut réduire les interférences électromagnétiques;
● Entièrement fonctionnel: type de commutateur, type de contact passif, type proportionnel, type de réglage intelligent sont tous disponibles;
● Résistance à l'usure de précision: l'engrenage à vers et le pignon de ver sont parfaitement combinés, liés harmonieusement et la sortie intégrée de l'engrenage de vers réduit efficacement l'écart de connexion, améliorant considérablement la précision de transmission
● Facile à utiliser: aucune inspection, pas de ravitaillement, de rouille et d'étanchéité, ne peut être installée à n'importe quel angle;
● Protections multiples: limite électrique, limite mécanique, protection de surchauffe, protection contre les surcharges, protection de déshumidification
● Vitesses diverses: 5 secondes, 8 secondes, 15 secondes, 30 secondes, 50 secondes, 100 secondes, etc.;
● Réglage du contrôle numérique: module intelligent hautement intégré, réglage numérique, réglage numérique, auto-diagnostic très précis, pas besoin de localisateur, contrôle automatique, une machine avec plusieurs fonctions;
● Garantie de sécurité: grâce à des tests de tension AC1500V, le moteur hautement isolé du niveau H assure la sécurité du corps et de la production de la machine;
● Soutien simple: en utilisant une alimentation monophasée, triphasée et CC, avec un câblage externe simple.
Tableau des paramètres caractéristiques de l'actionneur électrique de soupape rotatif QC
| Modèle | QC-5 | QC-10 | QC-16 | QC-25 | QC-50 | QC-100 | QC-200 |
| Alimentation électrique | AC22050 / 60Hz (AC24V, AC110V, AC380V, DC24V, DC220V Veuillez spécifier lorsque vous passez une commande) | ||||||
| Moment | 50N.M | 100n.m | 160n.m | 250n.m | 500N.M | 1000N, M | 2000n.m |
| Temps | 5,10,30 | 5,10,30,60 | 5,15,30,60 | 5,15,30,60 | 5,15,30,60 | 60 | 100 |
| Machinerie électrique | 15W / H | 23W / H | 23W / H | 50W / H | 90w / h | 100W / H | 100W / H |
| Courant de travail | 0,25a | 0,6a | 0,7a | 0,8a | 1.2A | 1.3a | 1.3a |
| Poids | 2,5 kg | 3,7 kg | 3,7 kg | 6,8 kg | 8,0 kg | 12 kg | 12 kg |
| Angle de rotation | 0 ～ 360 ° | 0 ~ 90 ° | |||||
| Température ambiante | -30 ℃ - 60 ℃ | ||||||
| Valeur de résistance à la tension | 1500vac / 1 minute | ||||||
| Niveau de protection | IP-65 | ||||||
| Limiter la position | Machines électriques | ||||||
| Opération manuelle | Livré avec une poignée | ||||||
| Angle d'installation | Tout angle | ||||||
Remarque: le temps fait référence au temps nécessaire pour se former de 0 degrés à 90 degrés; L'angle de rotation se réfère à la plage réglable des angles formés.
Caractéristiques facultatives: 1. Déhumidificateur chauffant; 2. Protecteur de couple exagéré; 3. 4-20mA, 0-10V, 1-5V Type de réglage intelligent

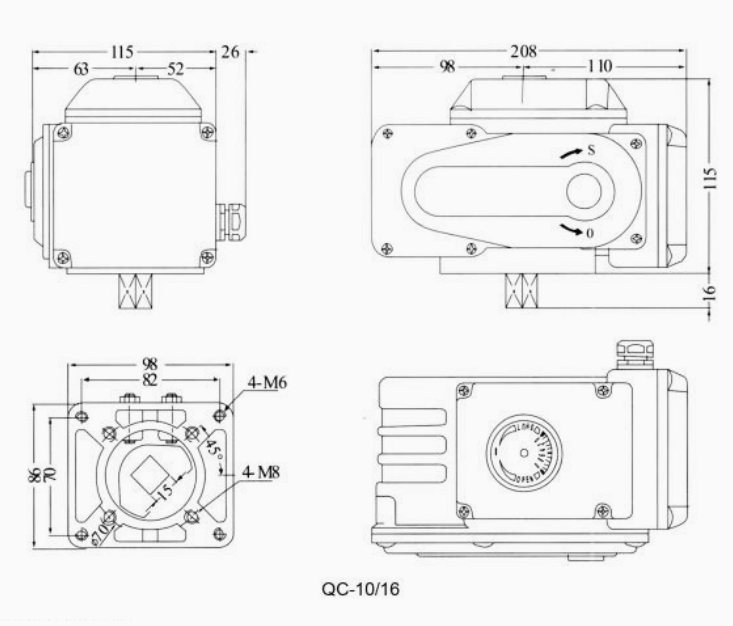

Diagramme de dimension de contour
