Brève introduction

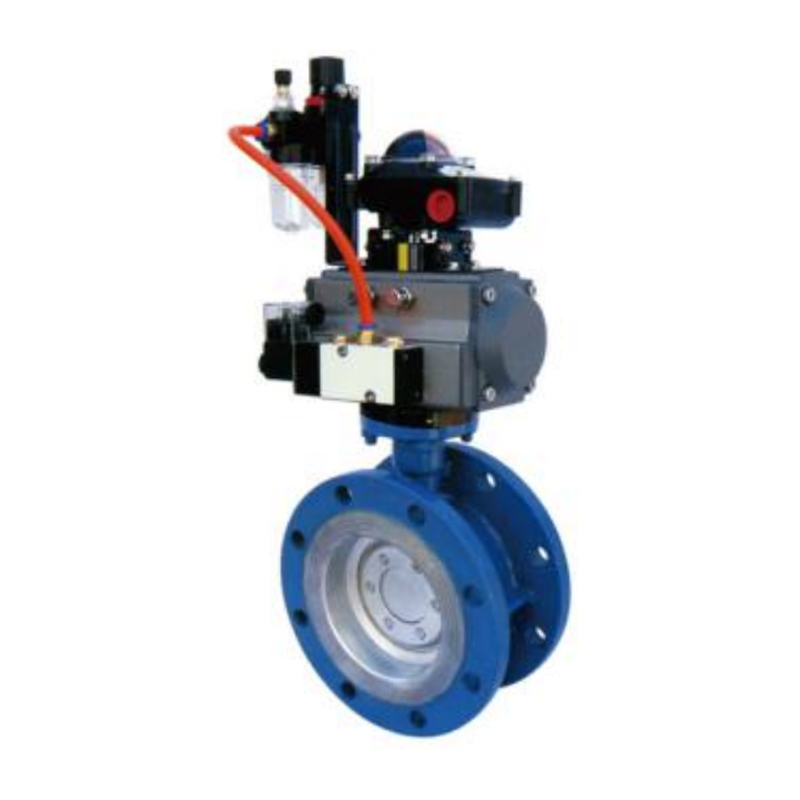

La soupape papillon du joint dur de la bride pneumatique D641H adopte une conception de structure de joints durs trois excentrique. Après un calcul strict, l'anneau d'étanchéité en forme de "" n'a pas de frottement avec la plaque de papillon, résolvant le problème des vannes de papillon excentriques traditionnelles ayant toujours des frictions coulissantes sur la surface d'étanchéité au moment de l'ouverture et de la fermeture de 0 à 10 degrés. Il réalise l'effet de la séparation de la surface d'étanchéité de la plaque de papillon au moment de l'ouverture et de la fermeture, et de l'étanchéité au moment de clôturer le contact, d'atteindre l'objectif de prolonger la durée de vie et les performances d'étanchéité.
La surface d'étanchéité de la plaque de papillon est en alliage dur à base de cobalt soudé, qui est résistant à l'usure. La plaque de papillon de grande taille adopte un mécanisme de cadre en rotation, qui a les caractéristiques d'une forte résistance, d'une grande surface de surintensité et d'une faible résistance à l'écoulement. Son mécanisme est unique et le "commutateur" peut être achevé en faisant simplement tourner la tige de soupape de 90 degrés. Par conséquent, les vannes à papillon scellé dures sont largement utilisées dans les pipelines pour des milieux corrosifs tels que la métallurgie, l'électricité, le pétrole, le produit chimique, l'air, le gaz, les gaz combustibles et l'approvisionnement en eau et le drainage avec des températures moyennes ≤ 425 ℃, comme bon dispositif pour réguler l'écoulement et couper les liquides. Le produit est conforme à la norme nationale de test de pression de la vanne GBTT13927-92.
Paramètre technique
Fonctionnalité optionnelle de l'actionneur pneumatique | Double-action, à action unique |
Les actionneurs pneumatiques sont disponibles dans une variété de modèles | En série, série AW |
Tension de l'électrovanne | AC110V, AC220V, AC24V, DC24V |
Pression d'air comprimée | 2BAR-8BAR |
Diamètre nominal | DN50 mm ~ DN1200 mm |
Pression nominale | PN1.0MPA-PN2.5MPA |
Température applicable | -30 ~ 425 ℃ |
Connexion | Type à bride |
Matériau du corps | Acier au carbone, acier inoxydable |
Matériel de disque | Acier en carbone, acier inoxydable, acier en alliage, etc. |
Doublure de siège | Carbure de tungstène, carbure de tungstène, alliage de nickel, composite graphite, PTFE |
Médias applicables | Eau, vapeur, huile, médias corrosifs faibles, etc. |
Table de dimension principale
DN (mm) | 1.0 | 1.6 | ||||||||
L | H | D | D1 | n-φd | H | L | D | D1 | n-φd | |
50 | 43 | 85 | 125 | 100 | 4 -φ18 | 43 | 85 | 125 | 100 | 4 -φ18 |
65 | 46 | 95 | 145 | 120 | 4 -φ18 | 46 | 95 | 145 | 120 | 4 -φ18 |
80 | 49 | 110 | 160 | 135 | 4 -φ18 | 64 | 110 | 160 | 135 | 8-φ18 |
100 | 56 | 122 | 180 | 155 | 8-φ18 | 64 | 122 | 180 | 155 | 8-φ18 |
125 | 64 | 138 | 210 | 185 | 8-φ18 | 70 | 138 | 210 | 185 | 8-φ18 |
150 | 70 | 158 | 240 | 210 | 8 -φ22 | 76 | 158 | 240 | 210 | 8 -φ22 |
200 | 71 | 188 | 295 | 265 | 8 -φ22 | 89 | 188 | 295 | 265 | 12-φ22 |
250 | 76 | 224 | 350 | 320 | 12-φ22 | 114 | 224 | 350 | 320 | 12-φ26 |
300 | 83 | 254 | 400 | 368 | 12-φ22 | 114 | 254 | 400 | 368 | 12-φ26 |
350 | 92 | 288 | 460 | 428 | 16-φ22 | 127 | 288 | 460 | 428 | 16-φ26 |
400 | 102 | 320 | 515 | 482 | 16-φ26 | 140 | 320 | 515 | 482 | 16-φ30 |
450 | 114 | 350 | 565 | 532 | 20-φ26 | 152 | 350 | 565 | 532 | 20-φ30 |
500 | 127 | 388 | 620 | 585 | 20-φ26 | 152 | 388 | 620 | 585 | 20-φ33 |
600 | 154 | 440 | 725 | 685 | 20-φ30 | 178 | 440 | 725 | 685 | 20-φ36 |
700 | 165 | 488 | 840 | 800 | 24-φ30 | 229 | 488 | 840 | 800 | 24-φ30 |
800 | 190 | 572 | 950 | 905 | 24-φ33 | 241 | 572 | 950 | 905 | 24-φ39 |
900 | 203 | 628 | 1050 | 1005 | 28 -φ33 | 241 | 628 | 1050 | 1005 | 28-φ39 |
1000 | 216 | 698 | 1160 | 1115 | 28-φ36 | 300 | 698 | 1160 | 1115 | 28-φ42 |
1200 | 254 | 810 | 1380 | 1325 | 32 -φ39 | 360 | 810 | 1380 | 1325 | 32 -φ48 |
