Brève introduction

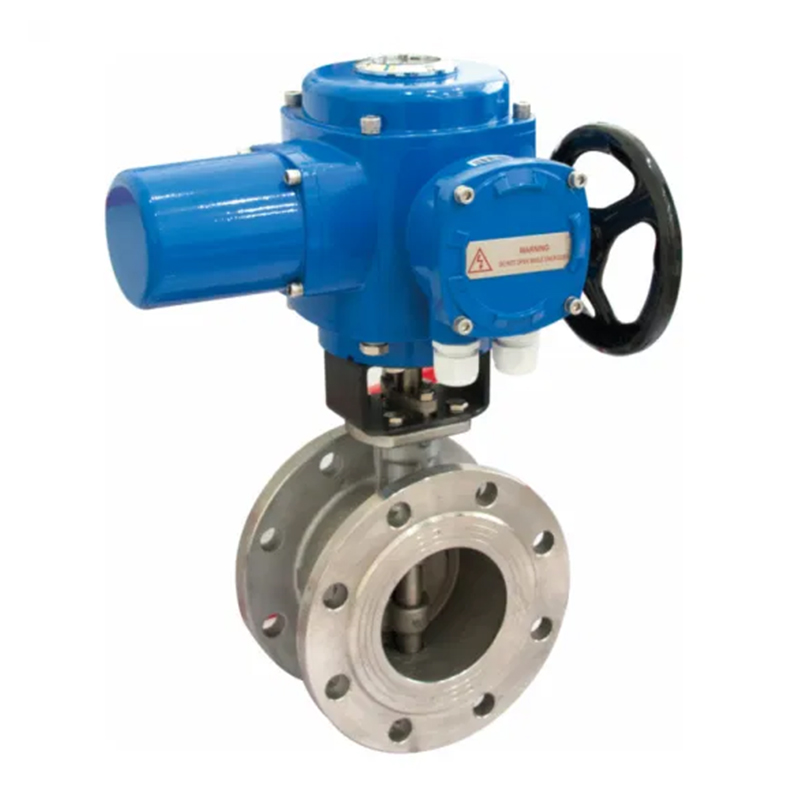

D941x Salle de papillon de joint souple à bride électrique a une conception nouvelle et raisonnable, une structure simple, une petite taille, un poids léger, une rotation à 90 degrés, une ouverture et une fermeture rapides, un petit couple de fonctionnement, un fonctionnement pratique, une économie de travail et un digne. Il peut être installé dans n'importe quelle position et est facile à entretenir. Le joint peut être remplacé, les performances d'étanchéité sont fiables pour obtenir un scellement bidirectionnel et une fuite nulle, le matériau d'étanchéité résiste au vieillissement et à la corrosion, et a une longue durée de vie.
Lorsque la soupape de papillon de bride est en position complètement ouverte, l'épaisseur de la plaque de papillon est la seule résistance lorsque le milieu traverse le corps de la valve. Par conséquent, la chute de pression générée par la valve est très petite, elle a donc de bonnes caractéristiques de contrôle de l'écoulement. Les vannes de papillon sont non seulement largement utilisées dans les industries générales telles que le pétrole, le gaz, l'industrie chimique et le traitement de l'eau, mais également dans le système d'eau de refroidissement des centrales thermiques.
Paramètre technique
Caractéristiques d'actionneur électrique en option | Type de commutateur, type intégral, type de régulation, type intelligent |
Modèles d'actionneur électrique en option | Q, DQ, QM, QC, AKQSeries, série Z de grand diamètre, Akseries |
Tension | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diamètre nominal | DN40mm ~ DN1400mm |
Pression nominale | PN1.0MPA ~ PN1.6MPA |
Température appropriée | EPDM: -30 ~ 100ºC Ptee: -30 ~ 120ºC |
Connexion | Bride |
Matériau de carrosserie | Fer ductile, acier au carbone, acier inoxydable |
Matériau de plaque de soupape | Encre sphéroïdale, 304 316 316l, 2507,1,4529, plaque de cuivre, nylon, etc. |
Doublure de siège de soupape | NBR, EPDM, PTFE |
Médias applicables | Eau, gaz, suspension, pétrole, etc. |
Table de dimension principale
DN (mm) | D | D1 | L | D3 | D4 | H1 | H2 | Φ | b | N-φd | |||
1 | 1.6 | 1 | 1.6 | 1 | 1.6 | ||||||||
50 | 165 | 165 | 125 | 125 | 108 | 70 | 50 | 83 | 130 | 12.7 | 18 | 4 -φ18 | 4 -φ18 |
65 | 185 | 185 | 145 | 145 | 112 | 70 | 50 | 93 | 140 | 12.7 | 18 | 4 -φ18 | 4 -φ18 |
80 | 200 | 200 | 160 | 160 | 114 | 70 | 50 | 100 | 150 | 12.7 | 20 | 8-φ18 | 8-φ18 |
100 | 220 | 220 | 180 | 180 | 127 | 90 | 70 | 110 | 165 | 15.8 | 20 | 8-φ18 | 8-φ18 |
125 | 250 | 250 | 210 | 210 | 140 | 90 | 70 | 123 | 180 | 19.05 | 22 | 8-φ18 | 8-φ18 |
150 | 285 | 285 | 240 | 240 | 140 | 90 | 70 | 143 | 200 | 19.05 | 22 | 8 -φ22 | 8 -φ22 |
200 | 340 | 340 | 295 | 295 | 152 | 125 | 102 | 171 | 230 | 22.2 | 24 | 8 -φ22 | 12-φ22 |
250 | 390 | 405 | 350 | 355 | 165 | 125 | 102 | 203 | 270 | 28.6 | 24 | 12-φ22 | 12-φ26 |
300 | 440 | 460 | 400 | 410 | 178 | 150 | 125 | 230 | 320 | 31.8 | 26 | 12-φ22 | 12-φ26 |
350 | 500 | 520 | 460 | 470 | 190 | 150 | 125 | 260 | 350 | 31.8 | 26 | 16-φ22 | 16-φ26 |
400 | 565 | 580 | 515 | 525 | 216 | 175 | 140 | 300 | 390 | 33.34 | 28 | 16-φ26 | 16-φ30 |
450 | 615 | 640 | 565 | 585 | 222 | 175 | 140 | 335 | 428 | 38 | 30 | 20-φ26 | 20-φ30 |
500 | 670 | 715 | 620 | 650 | 229 | 210 | 165 | 373 | 450 | 41.15 | 32 | 20-φ26 | 20-φ33 |
600 | 780 | 840 | 725 | 770 | 267 | 210 | 165 | 430 | 520 | 50.7 | 34 | 20-φ30 | 20-φ36 |
700 | 895 | 910 | 840 | 840 | 292 | 300 | 254 | 470 | 600 | 55 | 36 | 24-φ30 | 24-φ36 |
800 | 1015 | 1025 | 950 | 950 | 318 | 300 | 254 | 523 | 662 | 63.35 | 36 | 24-φ30 | 24-φ39 |
900 | 1115 | 1125 | 1050 | 1050 | 330 | 300 | 254 | 589 | 710 | 75 | 40 | 26 -φ33 | 28-φ39 |
1000 | 1230 | 1255 | 1160 | 1170 | 410 | 300 | 254 | 656 | 780 | 85 | 42 | 26 -φ36 | 28-φ42 |
1200 | 1405 | 1485 | 1340 | 1390 | 470 | 300 | 254 | 732 | 840 | 92 | 46 | 32-φ37 | 32 -φ49 |
1400 | 1630 | 1685 | 1560 | 1590 | 530 | 300 | 254 | 840 | 905 | 130 | 50 | 36-φ37 | 36-φ49 |
