Brève introduction

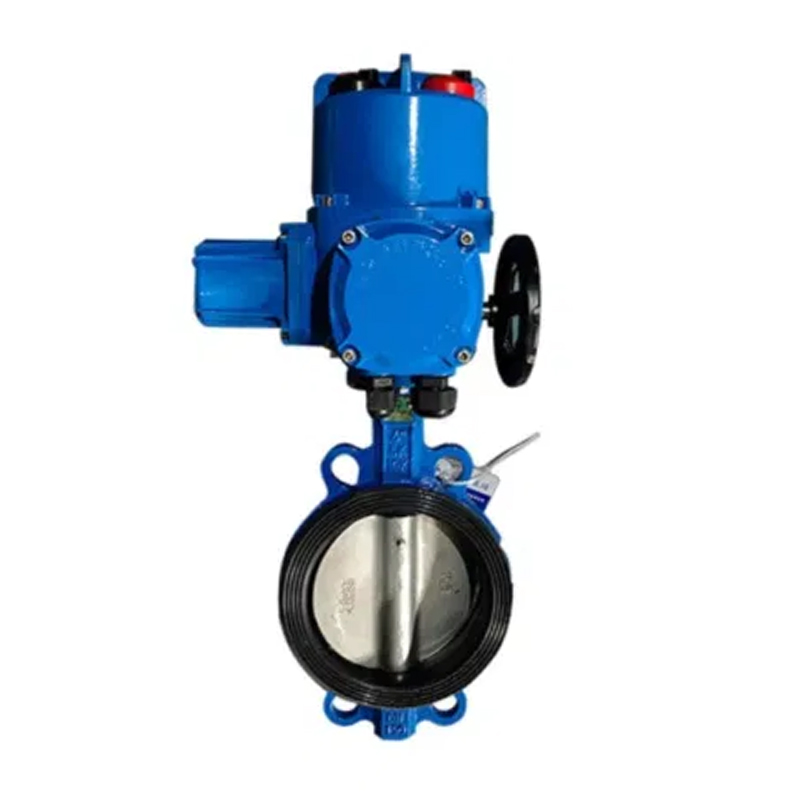

D971X Valve de papillon électrique à plate-forme électrique a une conception nouvelle et raisonnable, une structure simple, une petite taille, un poids léger, une rotation à 90 degrés, une ouverture et une fermeture rapides, un petit couple de fonctionnement, une opération facile, une économie de main-d'œuvre et du digne. Il peut être installé dans n'importe quelle position et est facile à entretenir. Le sceau peut être remplacé, les performances d'étanchéité sont fiables pour obtenir une étanchéité bidirectionnelle et une fuite nulle, le matériau d'étanchéité est résistant au vieillissement, résistant à la corrosion et a une longue durée de vie.
Lorsque la soupape de papillon en caoutchouc de plaquette est en position complètement ouverte, l'épaisseur de la plaque de papillon est la seule résistance lorsque le milieu traverse le corps de la valve. Par conséquent, la chute de pression générée par la valve est très petite, elle a donc de bonnes caractéristiques de contrôle de l'écoulement. Les vannes de papillon sont non seulement largement utilisées dans les industries générales telles que le pétrole, le gaz, l'industrie chimique et le traitement de l'eau, mais également dans le système d'eau de refroidissement des centrales thermiques.
Paramètre technique
| Caractéristiques d'actionneur électrique en option | Type de coMMutateur, type intégral, type de régulation, type intelligent |
| Modèles d'actionneur électrique en option | Q, DQ, QM, QC, série AKQ, série Z de grand diamètre, série AK |
| Tension | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Diamètre nominal | DN25 mm ~ DN1400mm |
| Pression nominale | PN1.0MPA ~ PN1.6MPA |
| Température appropriée | EPDM: -30- 100 ° C PTEE: -30-120ºC |
| Connexion | Type de tranche |
| Matériau de carrosserie | Fer ductile, acier au carbone, acier inoxydable |
| Matériau de plaque de soupape | Fer ductile, 304, 316, 316L, 2507, 1,4529, plaque de cuivre, nylon, etc. |
| Doublure de siège de soupape | NBR, EPDM, PTFE |
| Médias applicables | Eau, gaz, suspension, pétrole, etc. |
Remarque: les paramètres ci-dessus sont destinés à l'alimentation normale. Si vous avez des exigences spéciales, veuillez indiquer nos ventes lors de la commande.
Table de dimension principale
| DN | H1 | H2 | H3 | L | L1 | D | D1 | D2 | D3 | D4 | N-φd | N1-φ1 | |
| mm | pouce | ||||||||||||
| 25 | 1 " | 55 | 96 | 25 | 33 | / | 71 | 85 | 32.5 | 65 | 50 | 4-φ12 | 4-6.7 |
| 32 | 1,2 " | 55 | 96 | 25 | 33 | / | 71 | 100 | 32.5 | 65 | 50 | 4-φ12 | 4-6.7 |
| 40 | 1,6 " | 55 | 105 | 25 | 33 | / | 81 | 110 | 40 | 65 | 50 | 4-φ12 | 4-6.7 |
| 50 | 2 " | 80 | 161 | 32 | 42 | 84.84 | 118 | 120 | 52.9 | 77 | 57 | 4 -φ23 | 4-6.7 |
| 65 | 2,5 " | 89 | 175 | 32 | 44.7 | 96 | 137 | 136 | 64.5 | 77 | 57 | 4-φ27 | 4-6.7 |
| 80 | 3 " | 95 | 181 | 32 | 45.2 | 61 | 143 | 160 | 78.8 | 77 | 57 | 8-φ18 | 4-6.7 |
| 100 | 4 " | 114 | 200 | 32 | 52.1 | 71 | 156 | 185 | 104 | 92 | 70 | 4-φ25 | 4-10.3 |
| 125 | 5 " | 127 | 213 | 32 | 54.4 | 82 | 190 | 215 | 123.3 | 92 | 70 | 4 -φ23 | 4-10.3 |
| 150 | 6 " | 139 | 226 | 32 | 55.8 | 91 | 212 | 238 | 155.6 | 92 | 70 | 4-φ25 | 4-10.3 |
| 200 | 8 " | 175 | 260 | 45 | 60.6 | 113 | 268 | 295 | 202.5 | 115 | 89 | 4-φ25 | 4-10.3 |
| 76 | 4 -φ23 | ||||||||||||
| 250 | 10 " | 203 | 292 | 45 | 65.6 | 92 | 325 | 357 | 250.5 | 115 | 89 | 4 - φ 2 9 | 4-10.3 |
| 300 | 12 " | 242 | 337 | 45 | 76.9 | 105 | 403 | 407 | 301.6 | 140 | 108 | 4 - φ 2 9 | 4-10.3 |
| 350 | 14 " | 267 | 368 | 45 | 76.5 | 91 | 436 | 467 | 333.3 | 140 | 108 | 4-φ30 | 4-10.3 |
| 400 | 16 " | 309 | 400 | 51 | 85.7 | 101 | 488 | 515 | 389.6 | 197 | 159 | 4-φ26 4-φ30 | 4-20.6 |
| 72 | 102 | 525 | |||||||||||
| 450 | 18 " | 328 | 422 | 51 | 104.6 | 88 | 539 | 565 | 440.5 | 197 | 159 | 4-φ26 | 4-20.6 |
| 72 | 92 | 585 | 4-φ30 | ||||||||||
| 500 | 20 " | 360 | 480 | 53 | 130.28 | 97 | 594 | 620 | 491.6 | 197 | 159 | 4 - φ 2 6 | 4-20.6 |
| 78 | 102 | 650 | 4-φ33 | ||||||||||
| 600 | 24 " | 459 | 562 | 70 | 151.36 | 113 | 524 | 725 | 592.5 | 275 | 215 | 20-φ30 | 8-18 |
| 82 | 121 | 770 | 20-φ36 | ||||||||||
| 700 | 28 " | 520 | 624 | 66 | 163 | 110 | 895 | 840 | 695 | 300 | 254 | 24-φ30 | 8-18 |
| 82 | 20-φ36 | ||||||||||||
| 800 | 32 " | 591 | 672 | 66 | 188 | 124 | 1015 | 950 | 795 | 300 | 254 | 24-φ33 | 8-18 |
| 82 | 24-φ39 | ||||||||||||
| 900 | 36 " | 656 | 720 | 118 | 203 | 118 | 1115 | 1050 | 865 | 300 | 254 | 24-φ33 | 8-18 |
| 1000 | 40 " | 722 | 800 | 141 | 216 | 130 | 1230 | 1160 | 965 | 300 | 254 | 24-φ36 | 8-18 |
| 1200 | 48 " | 765 | 860 | 184 | 231 | 150 | 1350 | 1260 | 1040 | 350 | 302 | 28-φ36 | 8-18 |
| 1400 | 56 " | 804 | 920 | 240 | 250 | 178 | 1440 | 1400 | 1132 | 350 | 302 | 28-φ36 | 8-18 |
