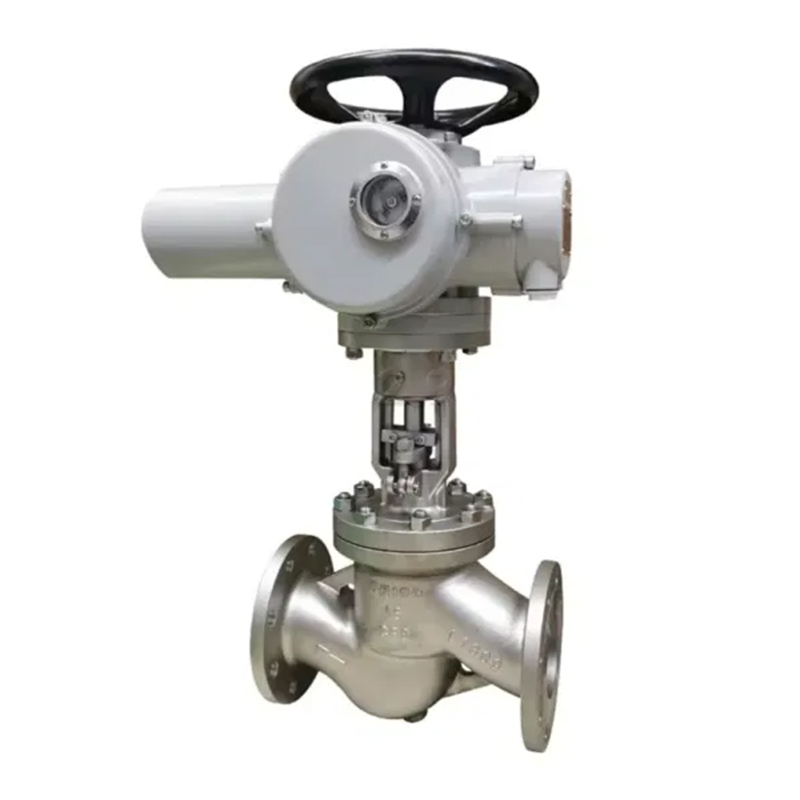

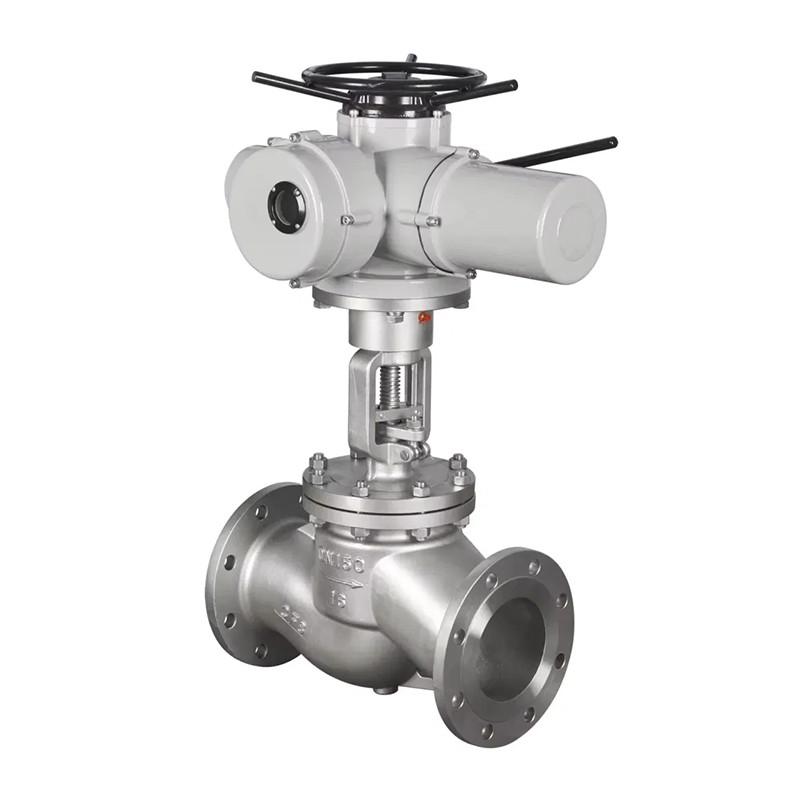

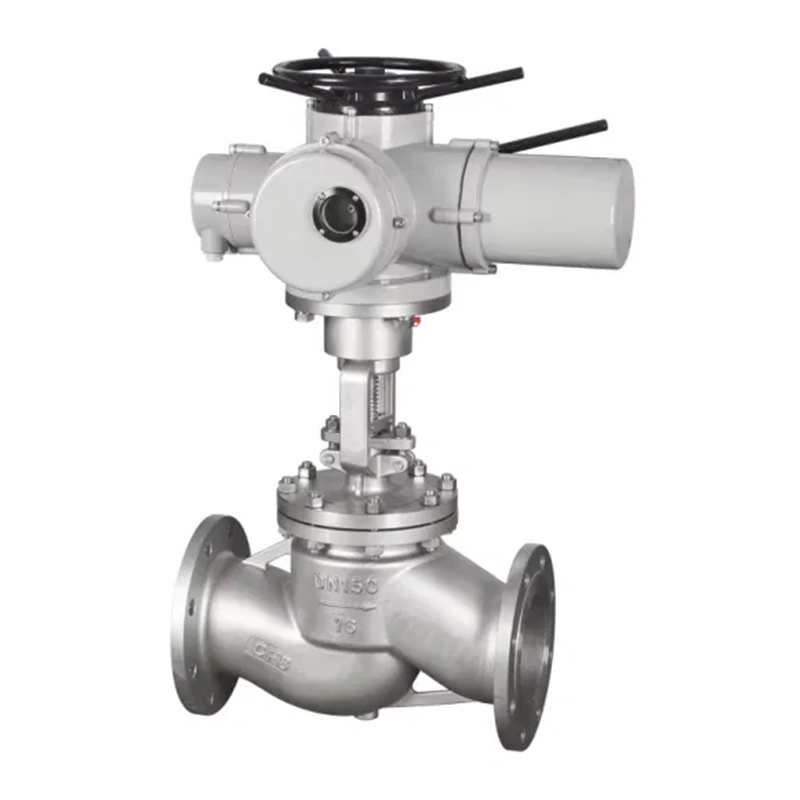

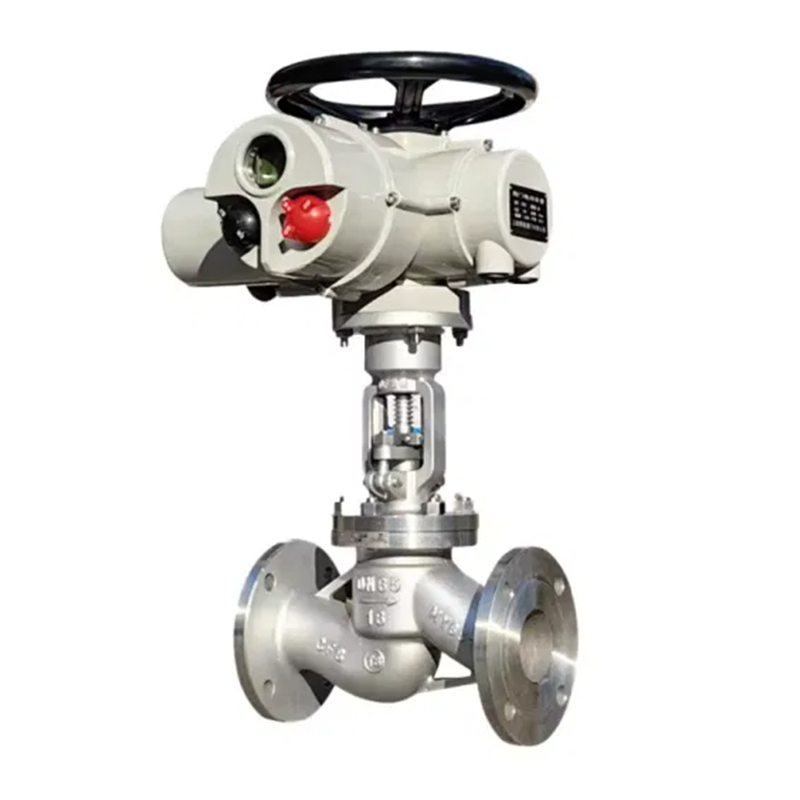

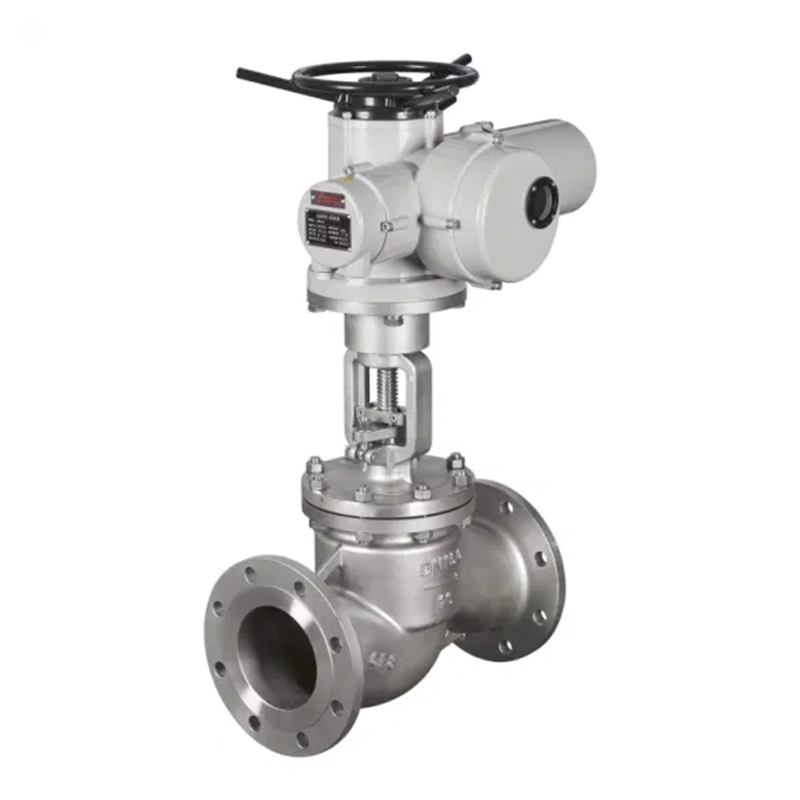

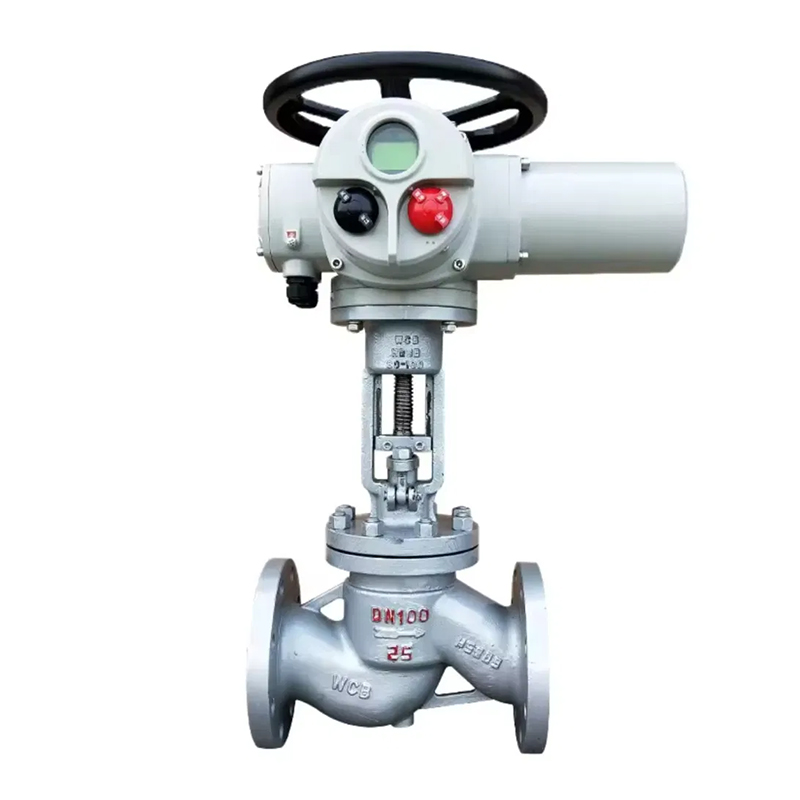

Présentation J941H Globe Electric Globe Valves
J941H Valve d'arrêt électrique se compose de deux parties: actionneur électrique et vanne d'arrêt. Le matériau du corps de la valve est terminé, et le remplissage et la pièce entière peuvent être raisonnablement sélectionnés en fonction des conditions de travail réelles ou des exigences des utilisateurs. Il peut être appliqué à diverses conditions de pression, de température et moyennes. La valve est principalement utilisée pour couper, distribuer et modifier la direction d'écoulement du milieu dans le pipeline. Il n'est généralement pas utilisé pour l'ajustement car la force déséquilibrée est trop grande pendant l'ajustement, ce qui entraînera une érosion sévère du noyau de la valve. Il convient à l'approvisionnement en eau et au drainage, à la pétrochimie, à la métallurgie et à d'autres endroits à haute pression.
La soupape d'arrêt électrique est une valve d'étanchéité forcée, donc lorsque la soupape est fermée, la pression doit être appliquée au disque de soupape pour forcer la surface d'étanchéité à ne pas fuir. Lorsque le milieu pénètre dans la valve du bas du disque de soupape, la résistance que la force de fonctionnement doit surmonter est le frottement entre la tige de soupape et le remplissage et la poussée générée par la pression du milieu. La force pour fermer la soupape est supérieure à la force pour ouvrir la valve, de sorte que le diamètre de la tige de la soupape doit être grand, sinon la tige de soupape se pliera.
Paramètre technique
Caractéristiques d'actionneur électrique en option | Type de commutateur, type intégral, type de régulation, type intelligent |
Modèles d'actionneur électrique en option | Série Z, série AK |
Tension | AC220V, AC380V |
Diamètre nominal | DN10mm ~ DN300 mm |
Pression nominale | PN1.0MPA ~ PN6.4MPA |
Température appropriée | -30 ~ 550ºC |
Connexion | Bride |
Matériau de carrosserie | Acier coulé, 304, 316, 316L |
Matériau de plaque de soupape | Acier coulé, 304, 316, 316L |
Doublure de siège de soupape | PTFE, PPL, phoque métallique |
Médias applicables | Eau, pétrole, acide, liquide visqueux, milieu de suspension, etc. |

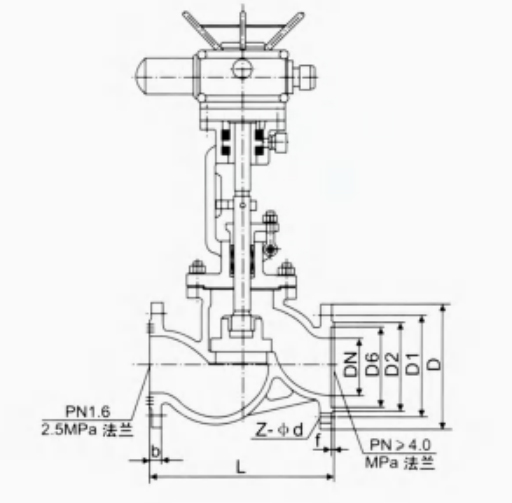

Taille et modèles J941H Electric Globe Valves
PN (MPA) | DN (mm) | L | D | D1 | D2 | b | f | Z-φd |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 -φ18 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4 -φ18 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4 -φ18 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-φ23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 -φ18 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4 -φ18 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4 -φ18 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12-φ23 |
PN (MPA) | DN (mm) | L | D | D1 | D2 | D6 | b | f | Z-φd |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 -φ18 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 -φ18 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 -φ18 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-φ18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-φ23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8 -φ25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8 -φ25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-φ30 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-φ14 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-φ14 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4 -φ18 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4 -φ18 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4 -φ23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4 -φ23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8-φ23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8-φ23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8-φ23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8 -φ25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8 -φ30 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8 -φ34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-φ34 |
