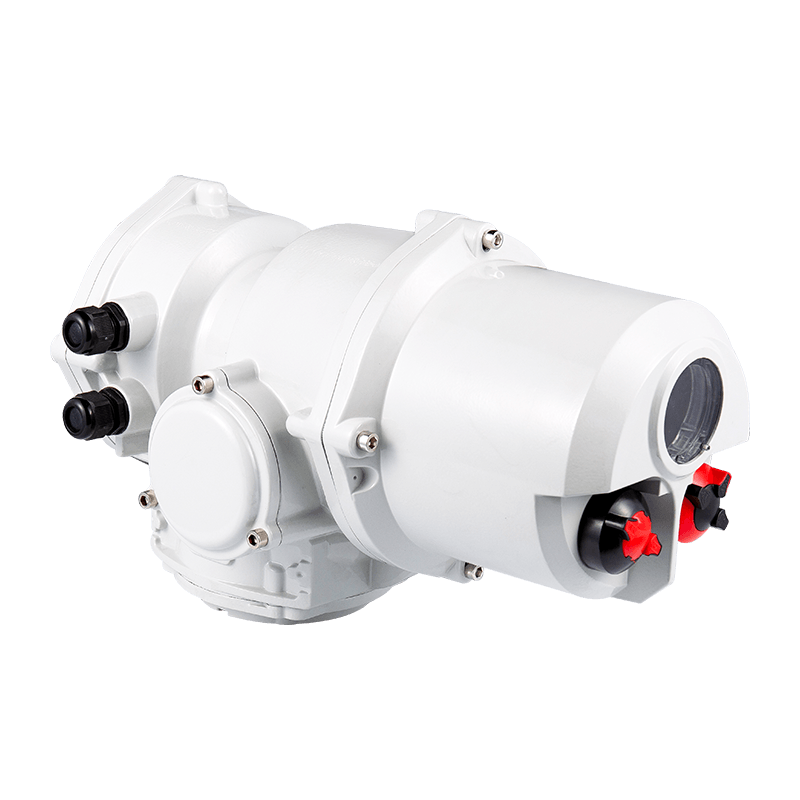

UNKQ, UNKQM Partial Rotary Actuator 100NM-500NM Modèles
◆ La structure est robuste et adopte une double étanchéité, ce qui peut prévenir efficacement l'eau et la poussière pendant le câblage sur place (IP67 / IP68-2M, 48 heures)
◆ Voyage angulaire à conduite directe
◆ actionneurs d'alimentation triphasés, monophasés et à courant continu
◆ Écran d'affichage de texte multi-langues pour afficher l'état et les paramètres
◆ Construit dans l'enregistreur de données coMMe fonctionnalité standard
◆ Effectuer une analyse locale et distante des actionneurs
◆ Fonctions simples, faciles à contrôler et à indiquer
◆ Contrôle simple de couple et de position pour améliorer la fiabilité
◆ Flexibilité complète du contrôle et des indications
◆ Des spécifications imperméables ou anti-explosion sont disponibles pour la sélection
◆ Plage de sortie de couple direct de 50 nm (37ibf TT) -500 nm (370ibf ft)
AKQ Type de commutateur triphasé Données de performance de l'actionneur
| Modèle | Vitesse (tr / min) | Couple (n.m) | Tension d'alimentation (V) | Numéro de phase de puissance (PH) | Fréquence (Hz) | Puissance du moteur (KW) | Courant nominal (a) | Système de travail | Poids (kg) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 37 |
| Akq2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 37 |
AKQS Performance Données de l'actionneur de type commutateur monophasé
| Modèle | Vitesse (tr / min) | Couple (n.m) | Tension d'alimentation (V) | Numéro de phase de puissance (PH) | Fréquence (Hz) | Puissance du moteur (KW) | Courant nominal (a) | Système de travail | Poids (kg) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10min) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10min) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10min) | 37 |
| Akq2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10min) | 37 |
AKQM Performance Données d'un actionneur de régulation triphasé
| Modèle | Vitesse (tr / min) | Couple (n.m) | Tension d'alimentation (V) | Numéro de phase de puissance (PH) | Fréquence (Hz) | Puissance du moteur (KW) | Courant nominal (a) | Système de travail | Poids (kg) |
| Akqm250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| Akqm1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
| Akqm2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
AKQSM Données de performance de l'actionneur de régulation monophasée
| Modèle | Vitesse (tr / min) | Couple (n.m) | Tension d'alimentation (V) | Numéro de phase de puissance (PH) | Fréquence (Hz) | Puissance du moteur (KW) | Courant nominal (a) | Système de travail | Poids (kg) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| Akqsm1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
| Akqsm2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
AKQ Dimensions externes de l'actionneur intelligent rotatif partiel
| Paramètres de l'actionneur \ spécifications de l'actionneur | A | B | C | D | E | F | (G) | (H) | (JE) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
AKQ DJ Aperçu et dimensions de connexion du type de base Actionneur rotatif partiel
| Paramètres de l'actionneur \ spécifications de l'actionneur | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φd1 | 4-φd2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2 -φ20 | 22 |
Dimensions de la structure de l'actionneur linéaire AKQML
| Modèle | Charge nominale N | Voyage classé mm | Vitesse nominale mm / s | Trou de connexion de la tige de soupape F | Connexion à la bride D1 | Trou intérieur de la bride D2 | Trou de la bride D3 | Bride de soupape de connexion D4 | A | B | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1,25 | φ80 | φ60d11 | 2 -φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
Taille de la bride AKQ Actorator
| Paramètres de l'actionneur \ spécifications de l'actionneur | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
