Brève introduction

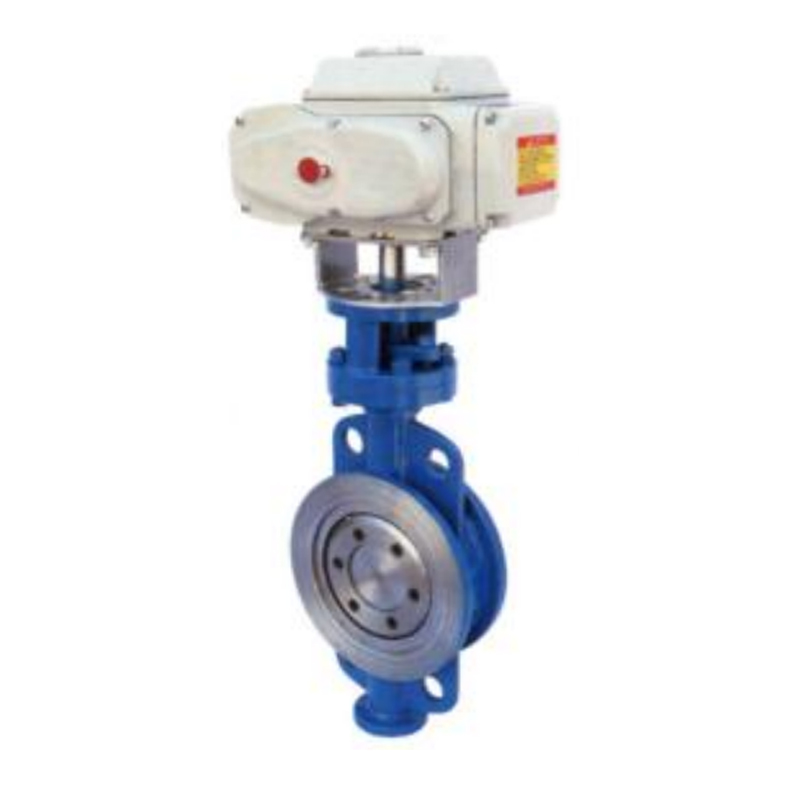

La valve papillon du joint dur électrique D971H adopte une conception de structure de joints durs à trois trois. Après un calcul strict, l'anneau d'étanchéité en forme "U" n'a pas de frottement avec la plaque de papillon, résolvant le problème des vannes de papillon excentriques traditionnelles ayant toujours un frottement de contact coulissant sur la surface d'étanchéité au moment de l'ouverture et de la fermeture de 0 à 10 degrés . Il réalise l'effet de la séparation de la surface d'étanchéité de la plaque de papillon au moment de l'ouverture et de l'étanchéité au moment de la fermeture, et prolonge la durée de vie et atteint la bonne performance d'étanchéité.
La surface d'étanchéité de la plaque de disque est faite de soudage à base de cobalt en or dur, qui est résistant à l'usure. La plaque de disque de grande taille adopte une structure de cadre avec une forte résistance, une grande zone de surintensité et une faible résistance à l'écoulement. Sa structure unique permet de terminer le "commutateur" en tournant simplement la tige de soupape à 90 °. Par conséquent, les soupapes de papillons à scellé dur électrique sont largement utilisées dans les pipelines pour les milieux corrosifs tels que la métallurgie, l'électricité, le pétrole, le produit chimique, l'air, le gaz, les gaz combustibles et l'approvisionnement en eau et le drainage avec des températures moyennes ≤ 425 ℃, comme bon appareil pour la régulation de la régulation de la régulation de la régulation de la régulation de la régulation ≤ 425 ℃, comme le bon appareil pour réguler Écoulement et coupe des fluides. Le produit est conforme à la norme nationale de test de pression de la soupape GB / T13927-92.
Paramètre technique
Caractéristiques facultatives de l'actionneur électrique | Commutation, intégrale, ajustement, intelligent |
Les actionneurs électriques sont disponibles dans une variété de modèles | Q, DQ, QM, QC, série AKQ, série Z de grand diamètre, série AK |
Tension | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diamètre nominal | DN50 mm ~ DN1200 mm |
Pression nominale | PN1.0MPA-PN2.5MPA |
Température applicable | -30 ~ 425 ℃ |
Connexion | Type de pince à paire |
Matériau du corps | Acier au carbone, acier inoxydable |
Matériel de disque | Acier en carbone, acier inoxydable, acier en alliage, etc. |
Doublure de siège | Carbure de tungstène, carbure de tungstène, alliage de nickel, composite graphite, PTFE |
Médias applicables | Eau, vapeur, huile, médias faiblement corrosifs, etc. |
Table de dimension principale
DN (mm) | 1.0MPA | 1,6 MPA | ||||||||
L | H | D1 | D2 | n-φd | L | H | D1 | D2 | n-φd | |
40 | 33 | 76 | 110 | 85 | 4 -φ18 | 33 | 76 | 110 | 85 | 4 -φ18 |
50 | 43 | 85 | 125 | 100 | 4 -φ18 | 43 | 85 | 125 | 100 | 4 -φ18 |
65 | 46 | 95 | 145 | 120 | 4 -φ18 | 46 | 95 | 145 | 120 | 4 -φ18 |
80 | 49 | 110 | 160 | 135 | 4 -φ18 | 64 | 110 | 160 | 135 | 8-φ18 |
100 | 56 | 122 | 180 | 155 | 8-φ18 | 64 | 122 | 180 | 155 | 8-φ18 |
125 | 64 | 138 | 210 | 185 | 8-φ18 | 70 | 138 | 210 | 185 | 8-φ18 |
150 | 70 | 158 | 240 | 210 | 8 -φ22 | 76 | 158 | 240 | 210 | 8 -φ22 |
200 | 71 | 188 | 295 | 265 | 8 -φ22 | 89 | 188 | 295 | 265 | 12-φ22 |
250 | 76 | 224 | 350 | 320 | 12-φ22 | 114 | 224 | 350 | 320 | 12-φ26 |
300 | 83 | 254 | 400 | 368 | 12-φ22 | 114 | 254 | 400 | 368 | 12-φ26 |
350 | 92 | 288 | 460 | 428 | 16-φ22 | 127 | 288 | 460 | 428 | 16-φ26 |
400 | 102 | 320 | 515 | 482 | 16-φ26 | 140 | 320 | 515 | 482 | 16-φ30 |
450 | 114 | 350 | 565 | 532 | 20-φ26 | 152 | 350 | 565 | 532 | 20-φ30 |
500 | 127 | 388 | 620 | 585 | 20-φ26 | 152 | 388 | 620 | 585 | 20-φ33 |
600 | 154 | 440 | 725 | 685 | 20-φ30 | 178 | 440 | 725 | 685 | 20-φ36 |
700 | 165 | 488 | 940 | 800 | 24-φ30 | 229 | 488 | 840 | 800 | 24-φ30 |
800 | 190 | 572 | 950 | 905 | 24-φ33 | 241 | 572 | 950 | 905 | 24-φ39 |
900 | 203 | 628 | 1050 | 1005 | 28 -φ33 | 241 | 628 | 1050 | 1005 | 28-φ39 |
1000 | 216 | 698 | 1160 | 1115 | 28-φ36 | 300 | 698 | 1160 | 1115 | 28-φ42 |
1200 | 254 | 810 | 1380 | 1325 | 32 -φ39 | 360 | 810 | 1380 | 1325 | 32-tre48 |
1400 | 279 | 940 | 1590 | 1525 | 36-φ42 | 390 | 940 | 1590 | 1525 | 36-φ48 |
1600 | 318 | 1060 | 1820 | 1750 | 40-φ48 | 440 | 1060 | 1820 | 1750 | 40-φ55 |
1800 | 356 | 1150 | 2020 | 1950 | 44-tre48 | 490 | 1150 | 2020 | 1950 | 44 -φ55 |
2000 | 406 | 1265 | 2230 | 2160 | 48 -φ48 | 540 | 1265 | 2230 | 2160 | 48 -φ60 |
