Brève introduction

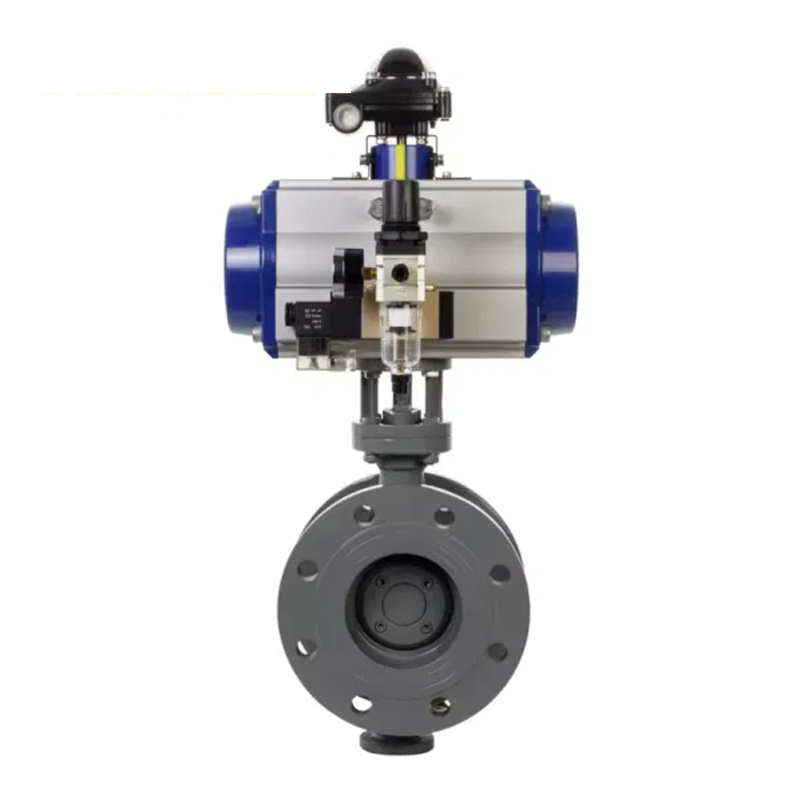

La soupape papillon à phoque douce de la bride pneumatique D641X a une conception nouvelle et raisonnable, une structure simple, une petite taille, un poids léger, une rotation à 90 degrés, une ouverture rapide et une fermeture, un petit couple de fonctionnement, un fonctionnement facile, une économie de main-d'œuvre et un dexterres. Il peut être installé dans n'importe quelle position et est facile à entretenir. Le joint peut être remplacé, les performances d'étanchéité sont fiables pour obtenir une étanchéité bidirectionnelle et une fuite nulle, et le matériau d'étanchéité résiste au vieillissement et à la corrosion, et a une longue durée de vie. Lorsque la soupape de papillon de bride est en position complètement ouverte, l'épaisseur de la plaque de papillon est la seule résistance lorsque le milieu traverse le corps de la valve. Par conséquent, la chute de pression générée par la valve est très petite, elle a donc de bonnes caractéristiques de contrôle de l'écoulement. Les vannes de papillon sont non seulement largement utilisées dans les industries générales telles que le pétrole, le gaz, l'industrie chimique et le traitement de l'eau, mais également dans le système d'eau de refroidissement des centrales thermiques.
Paramètre technique
Fonctionnalités pneumatiques en fonction des fonctionnalités facultatives | Double jeu, jeu unique |
Modèles facultatifs de l'actionneur pneumatique | En série, série AW |
Tension de l'électrovanne | AC110V, AC220V, AC24V, DC24V |
Pression de la source d'air | 2BAR ~ 8BAR |
Diamètre nominal | Dn25mm-dn1200mm |
Pression nominale | PN1.0MPA-PN1.6MPA |
Température applicable | EPDM: -30- 100ºC PTFE: -30-120ºC |
Connexion | Bride |
Matériau de carrosserie | Fer ductile, acier au carbone, acier inoxydable, nylon |
Matériau de plaque de soupape | Iron ductile, 304, 316, 316L, 2507, 1,4529, plaque de cuivre, etc. |
Doublure de siège de soupape | NBR, EPDM, PTFE |
Médias applicables | Eau, gaz, suspension, pétrole, etc. |
Table de dimension principale
DN (mm) | L | D | D1 | D2 | n-φd | b | f |
50 | 108 | 165 | 125 | 99 | 4 -φ18 | 20 | 2 |
65 | 112 | 185 | 145 | 118 | 4 -φ18 | 20 | 2 |
80 | 114 | 200 | 160 | 135 | 8-φ18 | 20 | 2 |
100 | 127 | 220 | 180 | 156 | 8-φ18 | 22 | 2 |
125 | 140 | 250 | 210 | 184 | 8-φ18 | 22 | 2 |
150 | 140 | 285 | 240 | 211 | 8 -φ22 | 24 | 2 |
200 | 152 | 340 | 295 | 266 | 12-φ22 | 24 | 2 |
250 | 165 | 405 | 355 | 319 | 12-φ26 | 26 | 2 |
300 | 178 | 460 | 410 | 370 | 12-φ26 | 28 | 2 |
350 | 190 | 520 | 470 | 429 | 16-φ26 | 30 | 2 |
400 | 216 | 580 | 525 | 480 | 16-φ30 | 32 | 2 |
450 | 222 | 640 | 585 | 548 | 20-φ30 | 40 | 2 |
500 | 229 | 715 | 650 | 609 | 20-φ33 | 44 | 2 |
600 | 267 | 840 | 770 | 720 | 20-φ36 | 48 | 2 |
700 | 292 | 910 | 840 | 754 | 24-φ36 | 50 | 5 |
800 | 318 | 1025 | 950 | 901 | 24-φ39 | 52 | 5 |
900 | 330 | 1125 | 1050 | 1001 | 28-φ39 | 54 | 5 |
1000 | 410 | 1255 | 1170 | 1112 | 28-φ42 | 56 | 5 |
