Sur l'application pratique des actionneurs électriques dans les centrales thermiques

Résumé: Les actionneurs électriques avec des unités de contrôle intelligentes de fréquence variable intégrées économisent de l'espace et ont un positionnement précis, mais ont une mauvaise résistance aux environnements sévères; Les actionneurs électriques traditionnels ont une précision de positionnement légèrement médiocre et sont de taille relativement grande, mais ont une forte résistance aux environnements sévères. Alors, quels types d'actionneurs électriques sont plus adaptés à une utilisation dans les centrales thermiques? En fait, les actionneurs adaptés à une application pratique dans les centrales thermiques ne sont pas basées sur la hauteur du contenu scientifique et technologique, ni sur leurs magnifiques données à la température normale et aux conditions normales, mais sur lesquelles ils peuvent répondre aux exigences sans refus de Déplacer, pas de faux mouvement, transmission de signal stable et pas de défaillance pendant longtemps dans des conditions environnementales extrêmement difficiles telles que la température élevée, la haute pression, les grandes vibrations et beaucoup de poussière. Tant que les exigences ci-dessus peuvent être satisfaites, ce sont des actionneurs électriques adaptés à une application pratique dans les centrales thermiques.

Mots-clés: actionneur électrique, centrale thermique, application pratique

Les actionneurs électriques sont des dispositifs qui entraînent des vannes à travers les moteurs électriques pour que les vannes atteignent la position entièrement ouverte ou entièrement fermée. Les actionneurs électriques sont largement utilisés dans les centrales thermiques et constituent une partie indispensable de la commande d'automatisation des centrales thermiques. Par exemple, une centrale thermique de taille moyenne avec deux unités de 300 MW utilise 400 à 500 actionneurs électriques. Que ces actionneurs puissent fonctionner de manière stable sans refus ou dysfonctionnement est également directement lié à la sécurité et à la stabilité des unités. Dans une centrale thermique, les opérateurs envoient des commandes de commutation aux DC via un ordinateur. Après avoir reçu la commande, le DCS transmet les informations de commande à l'actionneur électrique, ce qui fait basculer l'actionneur de l'actionneur en fonction des exigences de fonctionnement de l'unité. Au début de la mise en service des centrales thermiques, des actionneurs électriques de différents modèles de différents fabricants sont généralement installés. Bien que chaque actionneur électrique ait ses propres caractéristiques et avantages, dans le fonctionnement réel des centrales thermiques, certains actionneurs échoueront fréquemment après un fonctionnement à long terme et refuseront de fonctionner, de dysfonctionnement et de ne pas transmettre des signaux de commutation, ce qui réduit considérablement le La fiabilité et l'économie du fonctionnement des unités de puissance thermique, et même apporte certains dangers. Par conséquent, il est très important que les centrales thermiques choisissent le type approprié d'actionneur électrique. Prenez une centrale thermique à titre d'exemple. Au début de sa construction, plus de 400 actionneurs électriques ont été installés dans deux unités de 300 MW, dont 6 types d'actionneurs électriques. Cependant, certains de ces actionneurs ne pouvaient pas opérer de manière stable à leurs emplacements, et parce qu'il y avait trop de types d'actionneurs, les travaux de maintenance quotidiens étaient extrêmement difficiles. Par conséquent, selon les conditions de fonctionnement réelles sur place, le personnel technique pertinent de la centrale électrique a mené une enquête de suivi sur les conditions de fonctionnement des types d'actionneurs électriques ci-dessus pour déterminer comment faire fonctionner ces actionneurs de manière stable pour garantir l'opération stable des unités de centrales électriques.

Aukoma Akz Series Les actionneurs électriques intelligents sont des produits brevetés d'Aukoma. Parce qu'ils ont une unité de contrôle intelligente de fréquence variable intégrée à l'intérieur, Aukoma AKZ a éliminé le boîtier de commande de direction moteur complexe requis par les actionneurs traditionnels. Ils ont les avantages de petite taille, de positionnement précis et de fonctionnement fiable. Par conséquent, ce type d'actionneur électrique est installé dans certaines des vannes les plus importantes des centrales électriques. Cependant, après une utilisation à long terme sur le terrain, le personnel technique pertinent a constaté que:

① Étant donné que de nombreuses vannes sur le site sont situées sur des pipelines à haute température et vibrantes, ce type d'actionneur électrique intègre une unité de contrôle intelligente de fréquence variable intégrée, qui est ce que nous appelons généralement une carte électronique, il a donc une mauvaise température et une résistance aux vibrations. Après un fonctionnement à long terme, la carte de contrôle et la carte électrique seront endommagées, ce qui fait fonctionner l'actionneur correctement, ce qui représente un danger caché pour le fonctionnement sûr et stable de l'unité:

② Le travail de positionnement de ce type d'actionneur électrique oblige l'actionneur à parcourir plus d'un tiers de sa course en fonction de l'ouverture de la valve établie (c'est-à-dire que le compteur doit faire tourner 120 degrés ou plus), tandis que certaines vannes ne sont pas autorisées à Soyez réglé sur la position du commutateur de cette manière lorsque l'unité est en cours d'exécution, comme la soupape à vide du cylindre haute pression de la turbine à vapeur. Une fois pendant le fonctionnement de l'unité, en raison du positionnement de la valve trop serré après les travaux de maintenance précédents, la vanne n'a pas atteint la position de fermeture prédéfinie pendant le processus de clôture de la vanne. Même si le couple de l'actionneur était actionné, l'opérateur ne pouvait pas observer l'état d'ouverture et de clôture de la valve dans le temps, et la valve n'avait pas les conditions de repositionnement, qui dans une certaine mesure laissaient les dangers cachés pour le fonctionnement sûr et stable de l'unité . Si la vanne ne peut pas être ouverte et fermée normalement, le degré d'aspiration du condenseur à turbine à vapeur diminuera, et même la fermeture de l'unité non planifiée. conséquences graves. Aukoma ZL Series Electric Actionneur est une sorte d'actionneur électrique largement utilisé dans les pipelines de la chaudière. Ce type d'actionneur électrique est simple et pratique à positionner, facile à utiliser et flexible pour changer. Dès le début de la mise en service de l'unité, ce type d'actionneur est plus adapté à une utilisation dans l'environnement des centrales thermiques. Cependant, après une période de fonctionnement, en raison de l'environnement sévère sur place, il y a non seulement beaucoup de poussière, mais aussi de grandes vibrations de pipeline et une température élevée. L'actionneur électrique Sichuan est également un actionneur électrique avec des cartes électroniques. Dans cet environnement, la vie de la carte électronique sera grandement raccourcie. Le temps requis pour que l'actionneur électrique fonctionne est considérablement raccourci, de sorte que ce type d'actionneur électrique va souvent dysfonctionner après avoir fonctionné pendant une période, ce qui entraîne de grandes difficultés aux travaux d'inspection et d'entretien quotidiens et n'est pas économique. Le type traditionnel d'actionneurs électriques contrôlés par les contacteurs, représentés par des actionneurs électriques de la série Aukoma Z. Ces actionneurs électriques ne sont pas aussi avancés que les deux actionneurs mentionnés ci-dessus à vue, et ils semblent simples, mais après une application réelle sur place, il est constaté que ce type d'actionneur peut fonctionner de manière stable pendant longtemps dans un environnement avec beaucoup de beaucoup de poussière, vibration élevée et température élevée. Le câble de commande est connecté à l'actionneur sous la forme d'un plug-in. Pendant les travaux de maintenance de l'unité, lorsque la vanne est réparée, il est seulement nécessaire de débrancher le plug-in. De plus, le prix est relativement bas, ce qui peut être considéré comme un bon rapport qualité-prix. Le seul inconvénient est que le fait est que l'actionneur utilise le positionnement et le comptage des engrenages, et que sa précision n'est pas aussi élevée que celle de l'actionneur avec carte électronique. Il ne peut pas être utilisé pour certaines vannes qui nécessitent une précision. On peut voir que chaque type d'actionneur électrique a ses propres avantages et inconvénients. Alors, comment pouvons-nous choisir le modèle de l'actionneur de manière appropriée pour répondre aux conditions de fonctionnement sûr et stable de la centrale thermique?

Grâce à l'étude de suivi de ces actionneurs et de nombreuses années d'application pratique, le personnel technique pertinent de la centrale a résumé certaines méthodes d'expérience pour l'utilisation d'actionneurs électriques pour assurer le fonctionnement sûr et stable de l'unité.

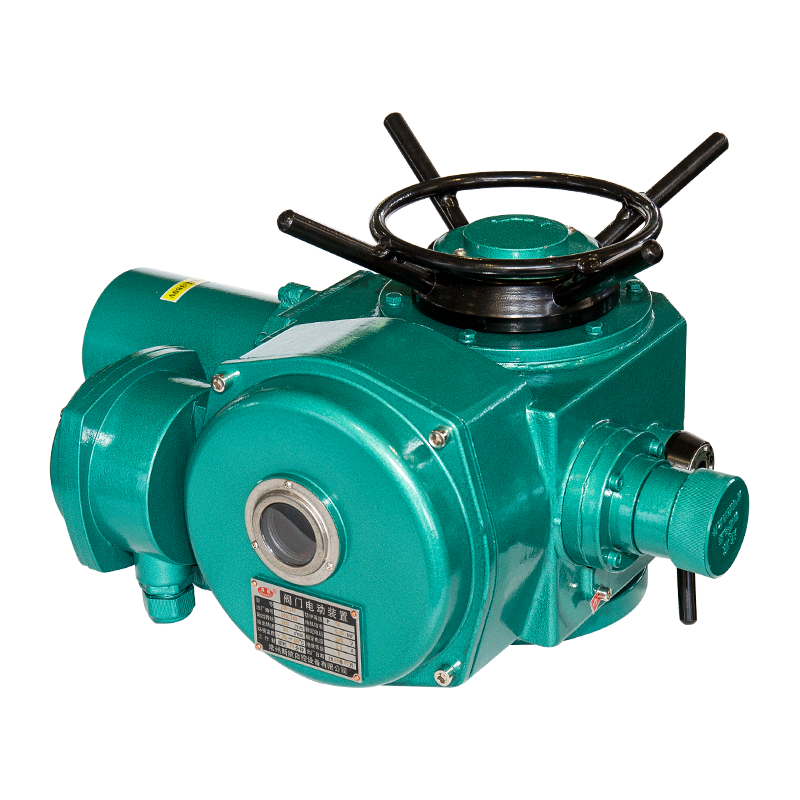

Premièrement, en ce qui concerne les actionneurs électriques de la série Aukoma ZL utilisés dans la chaudière: en observant soigneusement les conditions de travail des actionneurs, les techniciens ont constaté que les vannes à la même position de la chaudière sont équipées d'actionneurs électriques avec une ouverture complète et à part entière fonctions ainsi que les actionneurs de régulation électrique avec des fonctions de régulation. Par conséquent, l'application de cette position n'affectera pas la stabilité et l'économie de l'exploitation de l'équipement. Par conséquent, il a été décidé de remplacer certains des actionneurs électriques de la série Aukoma ZL par des actionneurs de la série Aukoma Z. Après une période d'observation, les actionneurs remplacés sont complètement efficaces. Il peut non seulement répondre aux conditions de fonctionnement stable de la chaudière, mais aussi l'actionneur lui-même peut fonctionner en toute sécurité et stable pendant longtemps, ce qui réduit considérablement le taux de maintenance de l'actionneur et économise beaucoup d'argent pour remplacer les panneaux. Deuxièmement, pour les vannes qui ont des exigences strictes sur la précision des actionneurs électriques, les actionneurs aukoma AKZ sont toujours utilisés. Cependant, les actionneurs électriques avec des cartes électroniques ne peuvent pas fonctionner en toute sécurité et stable pendant une longue période dans des environnements à haute température et à vibration élevés. Ainsi, l'unité de commande de l'actionneur peut-elle être installée séparément des pièces d'entraînement telles que les moteurs? Grâce à la communication avec le fabricant de l'actionneur d'Aukoma, l'actionneur électrique a été modifié en conséquence, c'est-à-dire que la partie de conduite électronique de la carte électronique de l'actionneur électrique a été installée dans un endroit à température normale et sans vibration, et l'actionneur a été entraîné par un câble de commande. Le moteur de l'actionneur est utilisé pour ouvrir et fermer la valve. Après une période d'observation, le taux de défaillance de l'actionneur a été considérablement réduit, ce qui peut répondre aux conditions d'un fonctionnement sûr et stable de l'unité. Quant à certaines vannes, ils ne sont pas autorisés à être complètement ouverts ou entièrement fermés sous le fonctionnement normal de l'unité. Par conséquent, lorsque l'unité est arrêtée, l'expansion du pipeline de soupape dans des conditions à haute température doit être soigneusement prise en compte. Grâce à l'expérience, une fois la valve fermée manuellement, il est tourné trois fois pour rendre la position de réglage juste appropriée pour s'assurer que l'action de protection contre le couple ne se produit pas dans des conditions de température élevée. Après avoir effectué les ajustements ci-dessus aux actionneurs électriques, les actionneurs électriques installés dans la centrale peuvent répondre aux exigences de production réelles sur place, et le temps de fonctionnement sûr et stable est considérablement prolongé. Cela fait près de quatre ans que la transformation a été achevée, et seuls quelques actionneurs échouent parfois. Plus de 90% des actionneurs n'ont pas encore échoué. Cela offre non seulement une forte garantie pour le fonctionnement sûr et stable de l'unité, mais économise également beaucoup d'argent dans le coût de maintenance des actionneurs. On peut voir qu'il s'agit d'un projet de transformation d'équipement très réussi.

On peut voir que quel type d'actionneur électrique convient à une utilisation dans les centrales thermiques ne dépend pas de la hauteur du contenu technologique, ni de ses magnifiques données dans une température normale et des conditions normales, mais de savoir s'il peut répondre aux exigences des exigences des exigences des exigences Pas de refus de se déplacer, pas de faux mouvement, de transmission de signal stable et pas de défaillance pendant longtemps dans des conditions environnementales extrêmement dures telles que la température élevée, la haute pression, les grandes vibrations et beaucoup de poussière. Tant que les exigences ci-dessus peuvent être satisfaites, l'actionneur électrique convient à une utilisation dans l'environnement réel d'une centrale thermique.
