Qu'est-ce que la cote de protection entrant et qu'est-ce que cela signifie?

Familiarisez-vous avec les symboles de protection internationaux utilisés pour indiquer l'entrée d'objets solides et de liquides dans les enclos électriques.

La cote de protection entrant (ou la notation IP) est une norme internationale (IEC 60529) pour le degré de protection ou d'efficacité d'étanchéité des enclos électriques contre l'entrée des objets, de l'eau, de la poussière ou du contact accidentel. Cette norme équivaut à la norme européenne EN 60529.

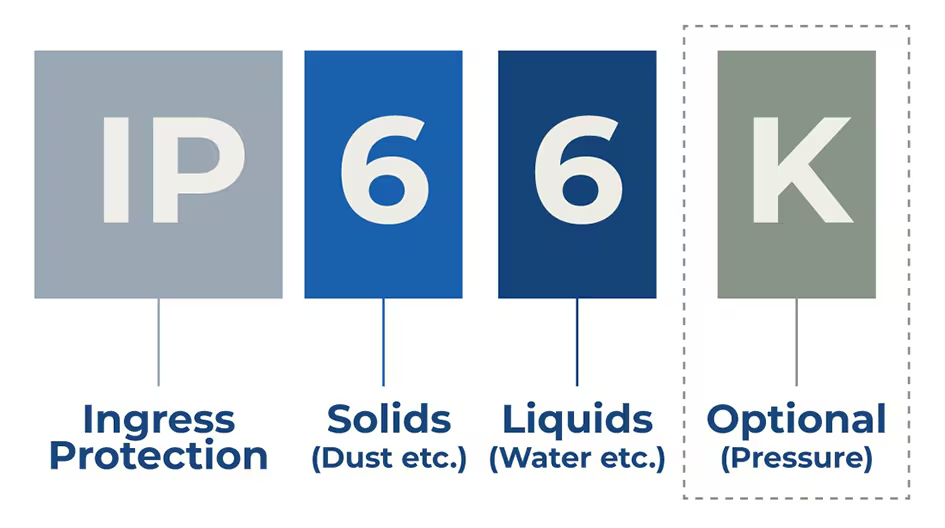

Les notes IP sont souvent constituées des lettres IP (protection d'entrée) suivie de deux nombres et lettres facultatives. Les deux nombres et la lettre finale indiquent la catégorie de protection suivante.

Protection solide au premier chiffre

Le premier chiffre après IP indique le niveau de protection fourni à l'équipement fermé contre les objets étrangers solides et le contact humain avec des pièces dangereuses telles que les corps conducteurs.

niveau

Taille de l'objet protégé

Efficacité de la protection

X

-

X indique qu'il n'y a pas de données sur le niveau de protection spécifié

O

Aucune protection

Non protégé des objets touchant ou entrant

1

Diamètre> 50 mm

Grande surface d'un objet

Le contact intentionnel ne peut pas être évité

2

Diamètre> 12,5 mm

Doigt ou objet similaire

3

Diamètre> 2,5 mm

Outils, fils épais, etc.

4

Diamètre> 1 mm

La plupart des fils, vis, etc.

5

Empêcher la poussière

L'entrée de la poussière est suffisante pour endommager l'équipement pendant le fonctionnement

Empêcher complètement le contact

6

étanche à la poussière

Pas de poussière

Empêcher complètement le contact

Deuxième numéro: protection contre les liquides

Le deuxième numéro après IP dans la note de code indique le niveau de protection que le boîtier imperméable fournit à l'appareil.

niveau

Taille de l'objet protégé

Efficacité de la protection

X

-

X indique qu'il n'y a pas de données sur le niveau de protection spécifié

O

Aucune protection

Ne peut pas empêcher la pénétration d'eau

1

Égouttage

Dégoulinage vertical

2

Dripping à la pente <15 °

Dégoulinage vertical lorsque l'armoire est inclinée <15 °

3

Pulvérisation

Pulvérisation d'eau à angle <60o de vertical

4

Éclabousser

Protège l'actionneur des éclaboussures d'eau sur le boîtier de toutes les directions

5

Jet d'eau

Protégez la tige de poussée de la pulvérisation d'eau d'une buse (6,3 mm) pulvérisée vers la boîte de n'importe quelle direction

6

Spray à eau puissante

Protège l'actionneur de la forte buse à l'eau de buse (buse de 12,5 mm) à la pulvérisation vers l'armoire de n'importe quelle direction

7

Profondeur d'immersion jusqu'à 1 m

Entrée d'eau pendant l'immersion temporaire (profondeur d'immersion jusqu'à 1 m)

8

La profondeur d'immersion dépasse 1M

Entrée en eau pendant l'immersion continue (la profondeur d'immersion dépasse 1 m)

9k *

Spray d'eau à haute température puissante

Distance à proximité haute pression et pulvérisation à haute température

* Tous les tests marqués IPX9 avec la lettre «K» dans la norme IEC 60529 sont définis par la norme ISO 20653.

®Actuateurs marqués d'Ip66 et IP69k

Les actionneurs industriels sont souvent utilisés dans des environnements où ils sont soumis à des liquides et des solides. Donc, Tous nos actionneurs avec des boîtiers en aluminium sont testés pour réaliser IP66 et IP69k notes, ce qui les rend polyvalents pour un large éventail d'applications.

Les actionneurs marqués de la notation IP66 sont complètement protégés contre la pénétration de la poussière et de forts jets d'eau de toute direction. Cela les rend adaptés à une utilisation extérieure dans les conditions météorologiques changeantes.

Si l'application nécessite un lavage avec des jets d'eau à haute température et haute pression, l'IP69k est le niveau de protection recommandé. Il s'agit d'une exigence commune, par exemple dans les machines agricoles, où les actionneurs n'ont pas à être couverts ou protégés. Après les travaux sur le terrain, les actionneurs sont souvent exposés à la saleté, aux engrais et à un lavage fréquent à haute pression.

IP66

  • Empêcher que toute la poussière entre
  • Protège l'actionneur des jets d'eau à haute pression de toutes les directions

IP69K

  • Empêcher que toute la poussière entre
  • Protège contre le nettoyage de jet à vapeur
